JAKOB MJT-C系列微型聯軸器 用于兩軸的偏移或軸向位移

JAKOB 的微型聯軸器設計為伺服補償聯軸器，用于兩軸的偏移或軸向位移。各種版本可用于不同的應用，例如轉速計、NC 軸、步進電機、電位計、機器人驅動器、線性單元、搬運設備、角度編碼器或伺服驅動器。軸使用夾緊環或平頭螺釘固定。

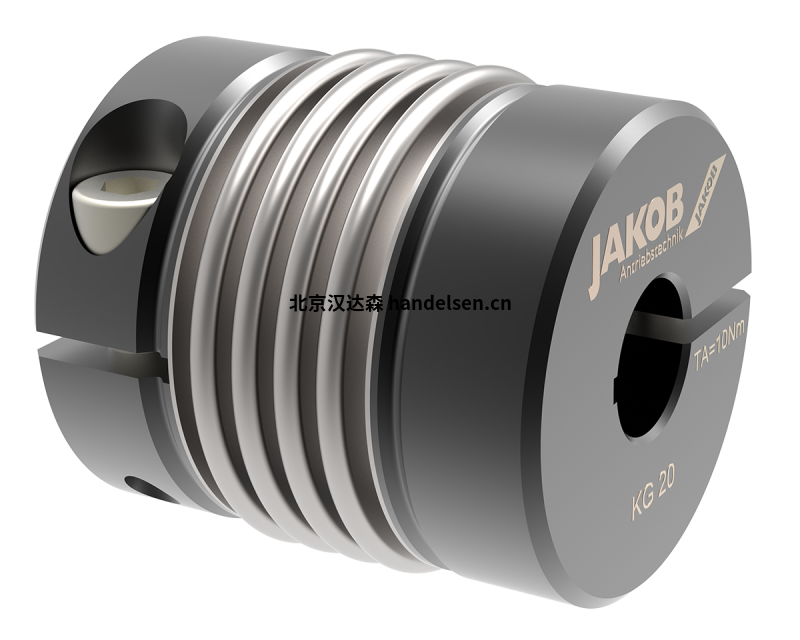

微型聯軸器可用作波紋管聯軸器、彈性體聯軸器或十字滑動聯軸器。作為波紋管聯軸器，它們沒有間隙，無需維護，并且設計用于傳輸高速。它們的特點是高扭轉剛度和低質量慣性矩。這使得旋轉運動能夠準確地傳遞到角度并且沒有間隙。

緊湊型彈性體微型聯軸器作為可插拔、無間隙和柔性聯軸器，可以補償稍大的軸不對中。它們具有電絕緣性并具有良好的減振性能。十字滑動聯軸器也是電絕緣的，除了總長度非常短之外，還具有位移能力大、恢復力低、可插拔性以及不同孔徑的任意組合等優點。在正常運行中，聯軸器是免維護的，如果安裝正確，JAKOB 微型聯軸器的使用壽命幾乎是無限的。

產品系列

MJT-C

MJT

MOH-C

MKG

MKA

MKP

MJT-C型號

MJT-C 14 B

MJT-C 14 R

MJT-C 20 B

MJT-C 20 R

MJT-C 30 B

MJT-C 30 R

標稱扭矩：07 Nm

扭轉剛度：0.003 Nm/arcmin

轉動慣量：0.16 10 kg㎡

最大軸向軸偏移：0.6 mm

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

最大橫向軸偏移：015 mm

工作溫度范圍：-20℃  — +70 ℃

允許工作速度：最大11000 rpm

重量：約 0.7g

MJT-C – 微型彈性體聯軸器特征

• 帶側向夾緊轂的標準版本

• 可插拔 – 減振

• 扭矩范圍：0.7 – 12.5 Nm

• 軸直徑：3 – 14mm
