    Roemheld B1.8251系列鉸鏈夾 長夾緊桿可適應工件

    [打印]發布時間:2024-02-23    有效期:不限 至 不限    點擊:126

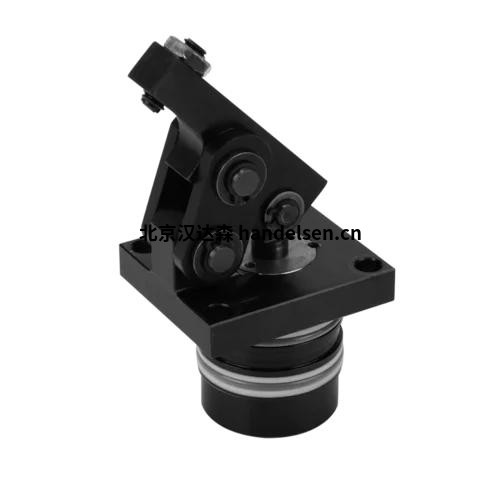

     Roemheld  B1.8251系列鉸鏈夾

    B 1.8251系列鉸鏈夾是一種低成本的液壓夾緊元件,具有多種安裝和連接可能性。如果夾緊桿縮回,則可以實現夾具的裝載和卸載。

    工件中比夾緊桿稍寬的夾緊凹槽足以作為夾緊表面。特殊的運動學使得夾緊工件幾乎沒有側向載荷,而工件對變形非常敏感。

    B18262_看圖王

    當對元件加壓時,活塞向上移動并將鉸鏈上的夾緊桿向前旋轉,同時向下旋轉到工件上?;钊ζx 180°,可用作夾緊力,幾乎不會損失效率。

    如果夾緊面的水平面恰好位于夾緊范圍的中心,則不會向工件引入側向載荷。



    主體可凹進固定裝置中直至法蘭。另外,中間板也可用于高度調節。所有版本都可選配加長活塞桿以及感應或氣動位置監控。



    優點

    ● 結構緊湊

    ● 主體部分凹陷

    ● 可通過管螺紋或鉆孔通道供油

    ● 夾具裝卸無障礙

    ● 夾緊桿可旋轉至小凹槽

    ● 夾緊時無側向負荷

    ● 長夾緊桿可適應工件

    ● 杠桿機構易于清潔

    ● 標準金屬刮邊

    王亞輝
    QQ:2353585188  點擊這里給我發消息
    手機:18519029373
    電話:010-64714988-171
    傳真:010-84786709-667
    郵件:sales12@handelsen.cn
    王亞輝郵箱:sales12@handelsen.cn電話:010-64714988-171王亞輝微信二維碼

    ● 標準 FKM 密封件

    ● 可選擇感應或氣動控制夾緊位置和夾緊范圍



    B 1.8251編號1825110技術參數

    最大工作壓力 [bar]:250

    密封件:FKM

    夾緊行程 [mm]:4

    最大工作壓力夾緊力 [kN]:3.8

    壓力范圍:高壓
