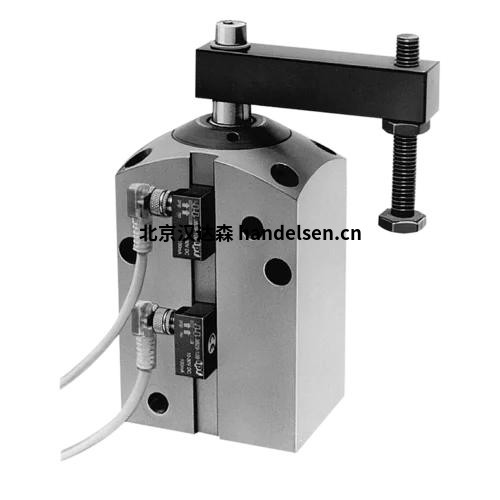

氣動回轉夾具用于僅需要低夾緊力的應用。安裝的磁性活塞可以監控夾緊和松開位置。
描述
當對元件加壓時，夾緊臂擺動并下降 90° 至夾緊位置，然后再下降至夾緊點。
位置監控提供有關活塞位置的所需信息，但不提供有關夾緊臂位置的信息。
通過檢測磁性活塞磁場的電子傳感器進行監控。開關點可以通過磁傳感器的位移連續調整。
材料
旋轉夾具有耐腐蝕品質。導向襯套、殼體、活塞和法蘭均由硬涂層鋁制成。
活塞桿由耐腐蝕鋼制成。
固定和連接
為了固定，本體上設有縱向孔和橫向孔?？諝夤梢酝ㄟ^底側或寬側的連接螺紋或鉆孔通道來實現。
優點
● 結構緊湊
● 開關點位置調整方便
● 安裝方式多樣
● 提供 5 種標準尺寸
● 可選擇螺紋連接或帶 O 型圈密封的多歧管安裝方式
J7.202氣動回轉夾具編號1873106技術參數
| 王亞輝 QQ：2353585188 手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn |
 |  |
活塞直徑 [毫米]：20
桿直徑 [毫米]：8
最大工作壓力：[bar] 7
閥體設計：塊式
夾緊行程 [mm]：7
擺動角度 [°]：90
擺動行程 [mm]：7.5
總行程 [mm]：14.5
