德國HSB機械直線單元HSB-beta 80帶齒形帶傳動或絲杠傳動
德國HSB機械直線單元HSB-beta 80帶齒形帶傳動或絲杠傳動
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
我們的機械直線單元 HSB-beta 是直線模塊中的經典之作。它們堪稱我們 HSB Automation GmbH 成功的基石，自 1996 年以來不斷得到進一步發展，并增加了更多尺寸和版本。®
每個 HSB-β 線性單元的基礎都是專門針對相應尺寸及其應用領域開發的鋁型材。®
HSB-beta 線性單元目前有 11 種尺寸可供選擇 - 從 HSB-beta 40 到 HSB-beta 180。為了滿足實踐中所需的選項范圍，提供了各種導軌變體和驅動變體。®®®
一、驅動變體
1.齒形帶傳動
應用領域：適用于涉及長行程的中低進給力。我們使用齒形帶作為驅動部件，以實現中低精度。ZRS/ZSS 版本的傳動帶采用循環齒形帶的形式，ARS/ASS 版本采用帶從動滑架的 Omega 驅動器。
ZRS/ZSS 版本在型材端帶有循環齒形帶和驅動器，用于型材位置固定且托架移動的所有標準應用，包括長行程。
ARS/ASS 版本主要用于型材沿動臂移動且托架位置固定的情況。該裝置特別用于多軸系統中的 Z 軸應用。它也可以用于非常長的單元，因為所使用的齒形帶的長度由于其長度較短，因此受到的拉伸較小。
HSB-beta ZRS/ZSS
HSB-beta ARS®/ASS
2.螺桿傳動

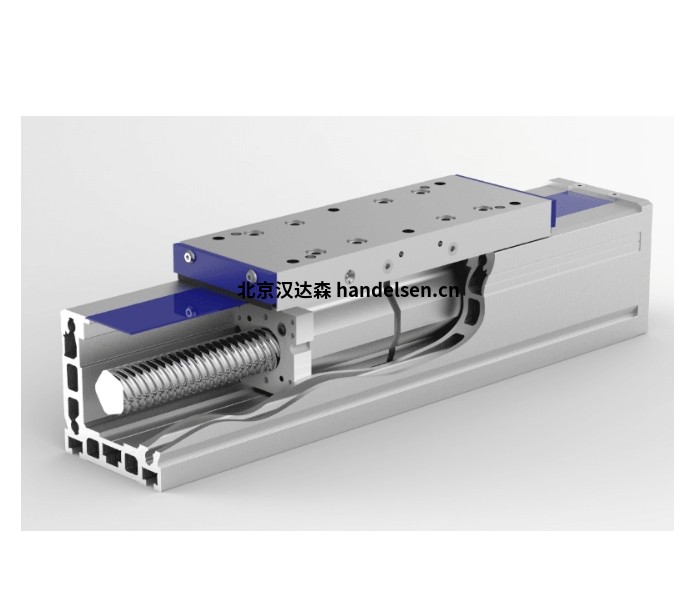

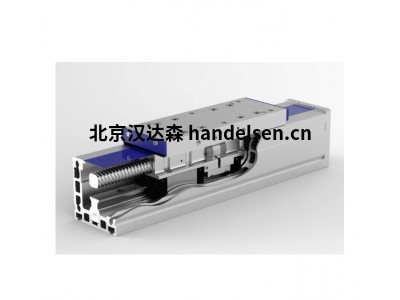

我們的帶螺桿驅動的直線單元用于需要大力和高精度的應用。為此，我們主要使用我們的 HSB-kgt 滾珠絲杠。®
HSB-beta SRS/SSS
3.無驅動
所有整體尺寸也可作為 ORS/OSS 類型（不帶驅動器）提供，即用于并行作。
HSB-beta ORS/OSS
二、導向變體
1. HSB滾子導軌
我們的滾子導軌適用于輕到中等負載。它具有低摩擦力，允許高達 8 m/s 的高速。其精度處于中等范圍。
對于大多數應用，我們的滾子導軌可以歸類為“免維護”。
2.型材導軌
我們的直線導軌直線單元適用于中重負載。它們摩擦力低，但非常堅硬。它們允許高達 5 m/s 的高速。它們的精度在于精度范圍。
三、機械直線單元 HSB-beta 80®
我們的 HSB-beta 80 是市場上使用最廣泛的尺寸。
它有以下版本：
HSB-beta 80-ZRS® 直線單元尺寸 80，帶循環齒形帶傳動裝置 32AT5-E 和 HSB 滾子導軌尺寸 20
HSB-beta 80-ZSS®直線單元尺寸 80，帶循環齒形帶傳動裝置 32AT5-E 和滾珠導軌尺寸 20
ta 80-C-ZRS® 線性單元尺寸 80 重型版本，帶循環齒形帶傳動裝置 32AT10 和 HSB 滾柱導軌尺寸 24
HSB-beta 80-C-ZSS®線性單元尺寸 80，重型版本，帶循環齒形帶傳動裝置 32AT10 和滾珠導軌尺寸 25
HSB-beta ZRS/ZSS
HSB-beta 80-C-ARS 直線單元尺寸 80，帶歐米茄齒形皮帶傳動裝置 32AT10-E 和 HSB 滾子導軌尺寸 24
HSB-beta 80-C-ASS 直線單元尺寸 80，帶歐米茄齒形帶傳動裝置 32AT10-E 和導球導軌尺寸 25
HSB-beta ARS®/ASS
HSB-beta 80-SRS® 直線單元尺寸 80，帶絲杠驅動 KGT 尺寸 20 和 HSB 滾柱導軌尺寸 20
HSB-beta 80-SSS® 直線單元尺寸 80，帶絲杠驅動 KGT 尺寸 20 和導球導軌尺寸 20
HSB-beta 80-SGV® 進料單元尺寸 80，帶螺旋驅動 KGT 尺寸 25 和輔助滑動導軌
HSB-beta SRS/SSS
HSB-beta 80-SRS-R/L® 帶反向旋轉螺桿的裝置，尺寸為 80，帶絲杠驅動 KGT 尺寸 20 和 HSB 滾子導軌尺寸 20
HSB-beta 80-SSS-R/L®帶反向旋轉螺桿的單元，尺寸為 80，帶絲杠驅動 KGT 尺寸 20，滾珠導軌尺寸為20
四、常見系列
HSB-beta40
HSB-beta50
HSB-beta60
HSB-beta70
HSB-beta80
HSB-beta100
HSB-beta110
HSB-beta120
HSB-beta130
HSB-beta140
HSB-beta165
HSB-beta180
五、適用行業
食品行業：可用于食品加工設備中，如物料的傳輸、分揀等環節。
化工行業：化工生產過程中的直線運動的場景，如化工原料的計量輸送、化工產品的包裝等。
冶金行業：在冶金生產中，如鋼材的軋制、板材的搬運等工序，需要可靠的直線運動部件。
汽車行業：可應用于汽車零部件的裝配生產線，如發動機裝配、車身焊接等環節。
能源行業：在風力發電、太陽能發電等能源領域有應用。
自動化設備：用于自動化生產設備，如機器人手臂的直線運動模塊、數控機床的坐標軸運動等。
