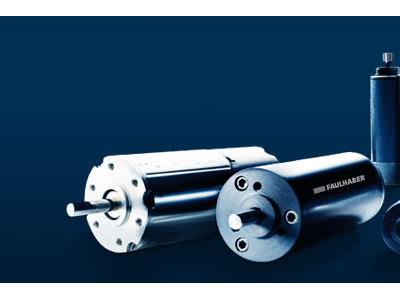

FAULHABER BHx無刷直流伺服電機 2磁極技術

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

FAULHABER BHx無刷直流伺服電機 2磁極技術

BHx系列是基于傳統2磁極無刷技術的創新而穩健的設計，以緊湊的尺 寸提供更高的功率。它們有兩種不同的版本，以支持各種不同的應用需 求：BHT系列輸出高轉矩以適應周期性高負載沖擊，BHS系列則更適合 持續超高轉速的應用。 BHx系列能夠以最小的速度波動驅動可變負載，以保證恒速穩定運行。

此外，BHx系列的低慣量和短響應時間也保證了高動態性。這些特性使 得BHx系列非常適用于高速運行和快速精確定位，集成高分辨率編碼器 后，對于間歇工作更是游刃有余。BHx系列的低振動和低噪聲特性，可 在應用環境中減少人體疲勞和壓力。它們的高效率最大限度地減少了熱 量的產生，并有助于在用作手持工具時增加舒適度。

優點

小直徑，大功率，高達96 W

高轉速，接近100,000 min-1（BHS版）

沖擊轉矩巨大，> 30mNm（BHT版）

動態響應能力極佳，慣量小

低振動、低噪聲，適用于手持工具

可集成編碼器

主要參數

電機直徑 16 mm

電機長度 60 mm

額定電壓 24 - 48 V

轉速 不超過97.000 min-1

轉矩 不超過18.7 mNm

連續輸出 不超過96 W

直流無刷伺服電機

系列 1645 ... BHS

兩磁極

名義電壓: 24 ... 48 V

電流上至: 6,1 mNm

空載轉速: 62.900 min?¹

堵轉轉矩: 138 mNm

外徑: 16 mm

長度: 45 mm

型號實例：

1645S024BHS

1645S036BHS

1645S048BHS

直流無刷伺服電機

系列 1660 ... BHS

兩磁極

名義電壓: 24 ... 48 V

電流上至: 11,6 mNm

空載轉速: 60.100 min?¹

堵轉轉矩: 442 mNm

外徑: 16 mm

長度: 60 mm

型號實例：

1660S024BHS

1660S036BHS

1660S048BHS

直流無刷伺服電機

系列 1660 ... BHT

兩磁極

名義電壓: 24 ... 48 V

電流上至: 13,9 mNm

空載轉速: 35.500 min?¹

堵轉轉矩: 344 mNm

外徑: 16 mm

長度: 60 mm

型號實例：

1660S024BHT

1660S036BHT

1660S048BHT
