扼流圈是充當感應反應物的空氣或鐵芯線圈。扼流圈用于限制電流并產生無功功率。扼流圈分為一個或三個階段。

在空心扼流圈中，磁通量完全在空氣中傳播，因此電感與電流無關?？招亩罅魅ｉT用于高頻。

如果需要比空心扼流圈更高的電感值，則扼流圈配有由鐵磁材料制成的磁芯。在磁盤鐵心實現中，鐵心由變壓器板組裝而成。核心類型用于我們的EI和UI轉換器。大功率扼流圈內置在我們自己的核心產品系列中。B類通常用作加熱等級。扼流圈的大小可以使用扼流圈表中的能量值來選擇。一個示例是L = 25 mH和IRMS = 10 A的1相扼流圈。

計算能量得出LI2RMS = 2.5 Ws。從扼流表中選擇EI 120 / 53.7型，其能量（2.88 Ws）主要高于計算得出的值。在安裝未封裝的扼流圈時，必須考慮到擴散的磁通會在附近的金屬物體中引起聲音現象。由于氣隙的位置，如果將E1芯扼流圈立即安裝在高導磁性（例如鐵）基底上，則電感會增加。

型號示例

Trafomic EI60/20

Trafomic EI66/23

Trafomic EI78/27,5

EI84/29,5

EI96/43.5

EI96/45.7

EI120/41.7

Trafomic EI120/53.7

Trafomic EI120/73.7

Trafomic EI150/66.6

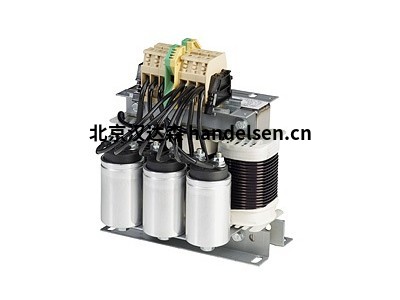

正弦波濾波器保護自己免受尖峰電壓的影響，并延長電動機的使用壽命。

使用我們的正弦波濾波器，可以保護連接在驅動器后面的電機免受過壓和電壓快速變化的影響。

開關組件的快速連接加上長導體和電動機的高阻抗會引起電壓反射。電機電壓和變化率（du / dt）增加。發動機壽命縮短。

29780

29848

29849

29850

Trafomic 29853

Trafomic 29765

鐵氧體變壓器，我們制造用于各種應用的鐵氧體磁芯變壓器和扼流圈。我們擁有用于電源變壓器的線圈架結構。它們為非常小的組件實現了符合標準的保護變壓器設計，這些組件也適用于自動化制造。憑借我們靈活的生產自動化，我們能夠快速，廉價地交付小批量和大批量的產品。

Trafomic  E 13/7/4

Trafomic  04-32356 HE 2500VA

04-18370     3PUJ 3VA 690/43.3V

PE 1000VA 380/230V

04-30484     MU 3000VA 500-415-400-380//115/115V

04-32356

PE 300VA 480-460-440-415-400-380/110-24V 50/60Hz

04-21226           PE 500VA 415-400-380/115/115-48V

04-26492           HE 460VA 500-480-460-440-415/400-380//230-220V

Trafomic  04-13849           ME 200VA 1000-660-500/220V

Trafomic  04-24720

Trafomic的用于DIN導軌安裝的電源

MDR-20-24

DR-30-24

MDR-40-24

DR-60-24

MDR-60-24

DR-75-24

DR-120-24

DRP-240-24

DRP-480-24

DRP-480S-24
