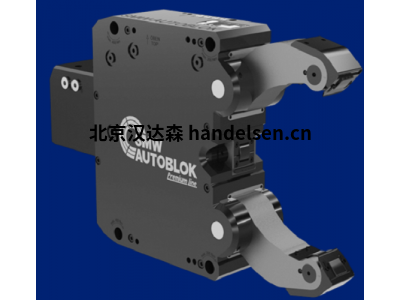

SMW Autoblok夾緊裝置技術數據

SMW Autoblok夾緊裝置技術數據



一起預裝的夾緊裝置。通用適用。

快速簡便的設置



 技術數據：



3個夾緊滑軌（基本：夾緊滑軌）

重復性<0.005 m

防護涂料

空氣清潔（僅Premium Light）

氣動連接1/8“（1/4”的適配器也包括在供貨范圍內）

渦輪增壓功能，可增加牽引力

堅固的底板（高度28毫米），僅60毫米的總高度提供了最大的靈活性

帶有定位孔，易于安裝在機床工作臺上

準備啟用

可在短時間內提供定制版本



 型號示例：



　　SMW Autoblok SP 125-26



　　SMW Autoblok SP 160-38



　　SMW Autoblok SP 240-78



　　SMW Autoblok SP 280-92



　　SMW Autoblok SP 350-115



　　SMW Autoblok SP 350-115 ES



　　SMW Autoblok SP-L 350-90



　　SMW Autoblok TSR-C 135



　　SMW Autoblok TSR-C 170



　　SMW Autoblok TSF-C 135



　　SMW Autoblok TSF-C 170



　　SMW Autoblok TSF-C 210



　　SMW Autoblok TSR-C 210



　　SMW Autoblok TSF-C 250



　　SMW Autoblok TSR-C 250



　　SMW Autoblok TSF-C 315



　　SMW Autoblok TSR-C 315



　　SMW Autoblok TSF-C 400



　　SMW Autoblok TSR-C 400



　　SMW Autoblok TSF-C 530



　　SMW Autoblok TSR-C 530

HG-N 160-46 擺動直徑mm：194 螺紋尺寸：M8 / 12齒距：4.7行程mm：5.9最高夾持力kN： 60    轉速r.p.m：5500



HG-N 210-60 擺動直徑mm：234 螺紋尺寸：M8 / 13齒距：4.7行程mm：6.4最高夾持力kN： 75    轉速r.p.m：4800



HG-N 260-81 擺動直徑mm：300 螺紋尺寸：M12 / 15齒距：5.5行程mm：7.4最高夾持力kN：130 轉速r.p.m：4200



HG-N 315-102擺動直徑mm：358 螺紋尺寸：M12 / 17齒距：5.5行程mm：9.6最高夾持力kN：180 轉速r.p.m：3500



HG-N 400-128擺動直徑mm：426 螺紋尺寸：M12 / 17齒距：5.5行程mm：11.4最高夾持力kN：220 轉速r.p.m：2700



HG-N 500-165擺動直徑mm：530 螺紋尺寸：M16 / 34齒距：7  行程mm：11.5最高夾持力kN：250 轉速r.p.m：1500



HG-N 630-254擺動直徑mm：685 螺紋尺寸：M16 / 34齒距：7  行程mm：13 最高夾持力kN：250 轉速r.p.m：1000



德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務，在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油（氣）缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。



　　SMW Autoblok TSF-C 650
