原廠直供 Stuwe聯軸器HSD 35 – 20

優點

與熱或其他摩擦連接相比，STÜWE®摩擦連接可以輕松且非破壞性地安裝和拆卸。間隙安裝在軸和輪轂之間或輪轂和“STÜWE®圓盤”之間，便于裝配和拆卸。世界各地的知名公司都很欣賞我們產品的優勢。

可傳遞的扭矩Mt可傳遞的扭矩或者可傳遞的軸向力取決于摩擦系數傳力壓力接頭，匹配間隙，夾緊長度以及軸直徑。 目錄值基于假定的摩擦系數，給定軸直徑的最大可能間隙和Pax = 0，以及實心軸。

干燥和脫脂表面的摩擦系數不同配對鋼/鋼在0.15和0.33之間。 可轉讓的外夾緊STÜWE®圓盤的扭矩與計算值μw= 0.15。通過特殊的表面處理，可以預期更高的摩擦系數。 要做到這一點小心地將表面脫脂（用溶劑洗滌并用石灰乳進行

額外洗滌）。 實現約μw= 0.2的摩擦值。 過度便攜的扭矩與摩擦系數成比例地增加。

扭矩計算考慮了最大配合間隙和表面粗糙度。 如果實際匹配較小，則可傳遞的扭矩增加。 相反，可傳遞的扭矩減小如果適合間隙大于目錄中指定的間隙。

應用說明

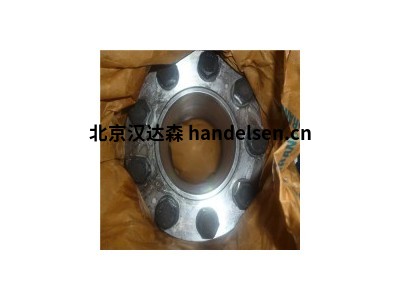

HSD型收縮盤是一種可拆卸的機器元件，用于連接空心軸和軸。該

收縮連接是一種免維護連接，由于其壓配合而可以防塵

用于許多不同的應用程序。 HSD型是用于連接軸和輪轂的廉價解決方案

在諸如風力渦輪機驅動器，包裝機或行李分揀系統中。

        型號：

       Stuwe HSD 24 – 20

Stuwe HSD 29 – 20

Stuwe HSD 35 – 20

Stuwe HSD 40 – 20

Stuwe HSD 46 – 20

Stuwe HSD 51 – 20

Stuwe HSD 56 – 20

Stuwe HSD 61 – 20

Stuwe HSD 66 – 20

Stuwe HSD 73 – 20

Stuwe HSD 78 – 20

Stuwe HSD 83 – 20

Stuwe HSD 88 – 20

Stuwe HSD 93 – 20

Stuwe HSD 98 – 20
