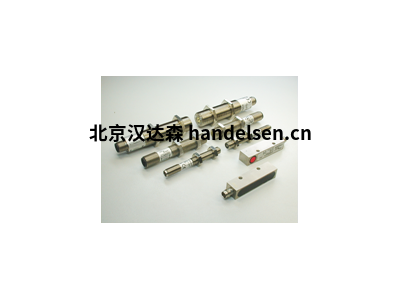

Sensor instruments激光數字光柵D-LAS

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　D-LAS系列的數字激光光柵與可見的平行激光一起工作。使用圓形或矩形屏幕會在激光束內產生均勻的光分布。即使收發器距離很大，也可以識別出最小的物體。通過集成閾值跟蹤(使用D-LAS1，D-LAS2，D-LAS-34，D-LAS-34 / 90)進行污染補償。

　　這些光柵非常適合用于定位任務。

　　憑借其堅固的金屬外殼和高防護等級，D-LAS系列數字激光光柵專為要求嚴格的機械工程設計而設計。

　　D-LAS光柵的特點一目了然：

　　準直的激光束

　　精密光學器件(玻璃制成的非球面鏡)發出的激光束即使在較大的發射器/接收器距離(距離取決于類型和最大孔徑)的情況下也可以檢測最小的物體(例如，線)。 100m)。

　　優點：

　　遠心結構

　　接收器上的精確陰影投影

　　距發射機或接收機的測量對象距離不會影響大范圍內的測量信號

　　均勻的光分布

　　在發射器中使用精密的屏幕，可以最佳地適應各自的應用。除了大量的標準孔外，還可以使用特殊的孔。膜片使光束中的光分布均勻，并限制了光束。

　　可調激光功率

　　可以通過電流控制輸入(I-Control)來調節D-LAS1，D-LAS2和D-LAS90型發射器的激光功率。此輸入還可以關閉激光器，因此可以用來測試激光光柵(測試輸入)。

　　定位精度高

　　使用傳統的光柵，可以使用電位器設置開關閾值;它取決于固定電壓(絕對值)。這樣做的結果是隨著污染的增加切換點發生了變化。

　　另一方面，在D-LAS系列數字激光光柵的情況下，動態跟蹤切換閾值可通過連續監控接收器的最大值來補償污染影響：污染的增加不會導致切換點發生任何偏移。

　　監視

　　信號使用D-LAS1和D-LAS2類型的激光光柵，除了開關信號外，還為用戶提供模擬信號。通過“監視”模擬電壓，可以更好地評估開關信號。輸出也適合于測量目的。

　　動態檢測

　　當激光束穿過D-LAS1-D型光柵時，測量對象會觸發電壓脈沖，該脈沖的脈沖持續時間與測量對象在激光束中停留的時間長度無關。脈沖持續時間固定為10 ms。

　　交替

　　照明操作如果在使用激光光柵時需要密集的外部光源，出于安全考慮，建議使用鐘控系統(D-LAS1，D-LAS3，D-LAS90)。通過使用窄帶電濾波器，僅可以識別來自發射機的調制光。即使是時鐘控制的光源(例如熒光燈管)也不會影響開關的可靠性。

　　恒光運行

　　如果對開關頻率有很高的要求，則可以使用非時鐘系統。外部光的抑制是通過窄帶光學濾波實現的。因此，恒光光電傳感器適用于快速過程或快速移動物體的檢測。

　　D-LAS2或D-LAS34，D-LAS34 / 90，D-LAS-ED1類型的恒光光電傳感器也可以借助模擬輸出用于計量任務。

　　一般技術數據：

　　電源供應 + 24VDC(±10%)，反極性保護，過載保護

　　能量消耗<200mA

　　最大開關電流100mA，短路保護

　　光源半導體激光器，670 nm，可選。功率<0.39mW(激光等級1)，

　　根據DIN EN 60825-1：2015-07(IEC 60825-1：2014)

　　工作模式(交流/直流)取決于傳感器類型：

　　AC操作：

　　D-LAS1，D-LAS3，D-LAS90，D-LAS-24，D-LAS-24 / 90，D-LAS-ED1，D-LAS-24-ED，D- LAS-34-ED，D-LAS-44-ED，D-LAS-60-ED，D-LAS-CERO，D-LAS90-VACU，

　　DC操作：

　　D-LAS2，D-LAS-16 / 90， D-LAS-34，D-LAS-34 / 90，

　　光圈大小取決于傳感器類型

　　最大范圍取決于傳感器類型

　　最小可識別對象取決于傳感器類型

　　重現性取決于傳感器類型

　　光學濾鏡取決于傳感器類型

　　閾值跟蹤帶有D-LAS1 -...- TC型傳感器，D-LAS2 -...- TC，

　　環境光高達5000 lux

　　入口取決于傳感器類型

　　產出取決于傳感器類型

　　LED指示燈在D-LAS-16 / 90，D-LAS-24，D-LAS-24 / 90，D-LAS-34，D-LAS-34 / 90，D-LAS-24-ED，D-LAS-34處-ED，D-LAS-44-ED，D-LAS-60-ED，D-LAS-ED1

　　外殼尺寸取決于傳感器類型

　　筑屋材料取決于傳感器類型

　　插頭取決于傳感器類型：

　　3針。M8連接器：

　　D-LAS3，D-LAS90，D-LAS-CERO -...- R，D-LAS-CERO90 -...- R

　　4針。M12連接器：

　　D-LAS1，D-LAS2，D-LAS-16 / 90，D-LAS-24，D-LAS-24 / 90，D-LAS-34，D-LAS-34 / 90，D- LAS-ED1 -...- T，D-LAS-24-ED -...- T，D-LAS-34-ED -...- T

　　5-pol。M12連接器

　　D-LAS-ED1 -...- R，D-LAS-24-ED -...- R，D-LAS-24 / 90-ED -...- T，D-LAS-34 -ED -...- R，D-LAS-44-ED -...- R，D-LAS-60-ED -...- R，D-LAS-CERO -...- T

　　連接電纜取決于傳感器類型(連接器類型)：

　　cab-M8 / 3 -...：

　　D-LAS3，D-LAS90，D-LAS-CERO -...- R，D-LAS-CERO90 -...- R

　　cab- M12 / 4 -...：

　　D-LAS1，D-LAS2，D-LAS-16 / 90，D-LAS-24，D-LAS-24 / 90，D-LAS-34，D-LAS-34 / 90

　　cab-M12 / 4-g -...- shd：

　　D-LAS-ED1 -...- T，D-LAS-24-ED -...- T，D-LAS-24 / 90-ED -...- T，D-LAS-34-ED -...- T

　　cab-M12 / 5 -...：

　　D-LAS-ED1 -...- R，D-LAS-34-ED- ...-R，D-LAS-44-ED -...-R，D-LAS-60-ED -...-R，D-LAS-CERO -...-T

　　工作溫度范圍-20°C到+ 50°C

　　儲存溫度范圍-20°C到+ 85°C

　　防護等級IP67

　　例外：D-LAS1-i(帶有集成調節單元)：IP64

　　符合EMC測試DIN EN 60947-5-2
