Power Integrations電源芯片技術資料



PI電源管理芯片主推系列：



Power Integrations InnoSwitch3系列：通過簡單的I2C接口可以實現輸出電壓及電流的動態控制，并可以對一些保護特性進行人為設定。在任何輸入電壓及負載條件下均可提供94%的高效性能，將電源損耗大幅降低25%，并且可以設計出無散熱片的緊湊型65 W電源，內置650V MOSFET，額定電壓達725V。InnoSwitch3器件適合對能耗、外形尺寸或熱約束提出嚴苛要求的電源，特別是那些必須符合強制性總能耗(TEC)標準的電源，

Power Integrations現廣泛應用于：SB-PD及PPS/QC，適配器，電動工具，家電，IOT，工業控制，電機控制，儀表電表等。



Power Integrations推薦型號：  INN3365C/INN3366C/INN3375C/INN3376C/INN3377C/INN3367C/INN3368C

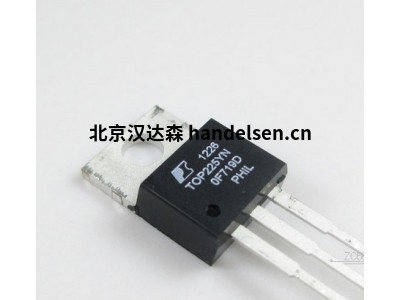

Power Integrations TOPSwitch-JX系列：為12-177W的高度集成的單片離線開關集成電路，專為離線反激電源而設計。該系列芯片的MOSFET額定電壓高至725V。功率范圍為10W～245W。具有多模式的PWM控制方式，可以在全負載范圍內取得最大的效率。它可以通過程序進行精確的限流。具有最佳的線性反饋，可以有效抑制紋波。輸入為交流265V，空載時功率損耗低于100mW，空載損耗低，節約電能。具備軟啟動功能，可以減小啟動沖擊。具有多種故障保護，熱關機保護。主要應用于： 工業控制、輔助電源、充電樁、電動工具等



Power Integrations推薦型號： TOP26X/TOP27X/TOP25X







Power Integrations linkSwitch-HP系列：是反激電路拓撲的電源芯片，集成了高壓MOSFET和穩壓控制器，功率范圍為9-90W，。它們集成度高，無光耦隔離，原邊反饋，體積小，效率高，輕載效率大于75%，空載損耗低于30mW，功率密度高，設計成本低。主要應用于： 智能開關、智插座、智能家居、智能充電、電表、適配器等



Power Integrations推薦型號： LNK3202D/LNK30X/LNK64X/LNK67X







Power Integrations TinySwitch系列：是高效反激式轉換器，具備線性電壓補償，效率高，有偏置時空載功耗低于30mW，特別適合用于PC待機和恒壓適配器中。它的功率范圍為5-36.5W，具有高帶寬，動態響應速度快。主要應用于： 白電、黑電、電表等。



Power Integrations推薦型號： TNY267/TNY277
