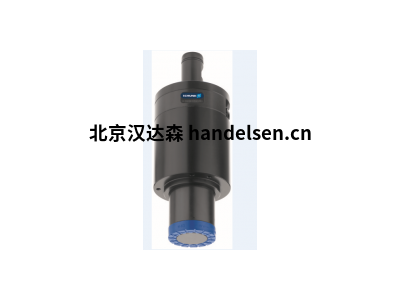

Schunk磁性爪手GSW-M 20

 Schunk磁性爪手GSW-M 20

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales1@handelsen.cn

              0 W電力需求，通過冷卻潤滑劑驅動

　　ID

　　0308355

　　重量[公斤]

　　1個

　　保持力[N]

　　70

　　推薦工件重量[kg]

　　3.5

　　最高 允許速度[1 / min]

　　0

　　額定工作壓力壓縮空氣[bar]

　　6

　　最低工作壓力壓縮空氣[bar]

　　2

　　壓縮空氣的最大工作壓力[bar]

　　8

　　冷卻液額定工作壓力[bar]

　　40

　　最小 冷卻液工作壓力[bar]

　　10

　　最高 冷卻液的工作壓力[bar]

　　50

　　IP防護等級

　　44

　　最小 環境溫度[°C]

　　5

　　最高 環境溫度[°C]

　　90

　　直徑D [mm]

　　67

　　高度Z [mm]

　　177.1

　　最大力矩Mx [Nm]

　　13.5

　　當下我的最高 [Nm]

　　13.5

　　最大力矩Mz [Nm]

　　30

　　最大力量Fx [N]

　　150

　　最大力量 [N]

　　150

　　最高 最大軸向力Fz [N]

　　400

　　拉刀彈簧力Fc [N]

　　80

　　工作原理

　　永磁體

　　外殼材料

　　鋁

　　主軸接口材料

　　鋁合金 根據ISO 8573-1：2010 [7：4：4]用機械冷卻劑(過濾后，最大粒徑為30 µm)進行液壓

　　驅動

　　或用過濾后的壓縮空氣進行氣動驅動。

　　保證

　　24個月的

　　維護和修理

　　-

　　供貨范圍

　　組裝和操作手冊

　　描述

　　主軸接口的電磁夾具，用于處理扁平零件

　　應用領域

　　用于通過其自身的軸自動加載和卸載加工中心的單元，該單元通過工具架提供壓縮空氣和冷卻劑供應。

　　優勢–您的利益

　　具有價格吸引力的模塊

　　，可在您的機器中實現靈活的自動化，從夾具到存儲架的

　　快速，自動夾具更換

　　，無需機器人或龍門系統的

　　全自動工件更換

　　，

　　普遍

　　適用于許多不同的工件

　　選項和特殊信息

　　請注意，在極端條件下(例如冷卻液，鑄件或磨料粉塵)的應用會大大縮短本產品的使用壽命。...
