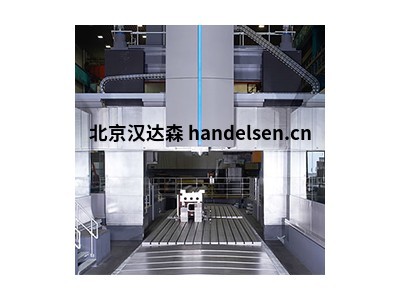

龍門銑床ProfiMill簡介
為了開發ProfiMill，WALDRICHSIEGEN將所有主要零部件都進行了標準化。因此，從技術和經濟角度而言，ProfiMill是加工復雜、大型工件的最佳選擇。銑床有工作臺式或龍門式兩種類型，而龍門式設計要比臺式設計占用更小的空間。所有ProfiMill銑床的主要零部件都是由高質量的鑄鐵制造，并由WALDRICHSIEGEN在廠內加工，以確保最高精度和質量。由于其堅固的設計，機床的所有靜壓軸承幾乎能夠永久使用，無反向間隙，具有最大的承載重量和動態剛性。
| 鄧蕾 QQ：2111646792 手機：13021972807 電話：010-64714988-223 傳真：010-64714988-668 郵件：tk8@handelsen.cn |
 |
 |
帶預緊的滾珠絲桿能夠保證可移動橫梁的高精度定位，而針對銑削單元Y軸運動的電動預緊的主/從電機允許高動態以及優良的定位精度。采用針對龍門和橫梁導軌的預設補償曲線對于物理原因引起的最小變形進行補償。最后但同樣重要的是，數控的垂直方向和水平方向的傾刀功能可提供最佳的切削性能和優異的表面質量。
2.龍門銑床ProfiMill的功能
以模塊化設計的ProfiMill可以滿足不同的加工需求：
①配備固定或者可移動式橫梁
②工作臺移動式設計
③雙工作臺設計
④龍門移動式設計
⑤托盤交換式設計
3.ProfiMill部分參數如下：
|
立柱寬度 |
3.000–14.000mm |
|
工作臺/落地平臺與主軸頭端部之間高度 |
2.000–12.000mm |
|
工作臺寬度 |
2.500–8.500mm |
|
工作臺長度 |
5.000(+500)mm |
|
龍門裝夾寬度 |
2.500–13.000mm |
4.龍門銑床ProfiMill compact
WALDRICHSIEGEN完善了其ProfiMill系列產品，推出小型的ProfiMill compact。為加工中小型工件的客戶推出了技術成熟的小型龍門銑床。龍門通過寬度從2,700到4,200mm，ProfiMill compact緊湊且靈活，可以滿足多種不同的加工需求，并且價格經濟實惠。同時，機床還具備功率大、加工精度高且運行穩定的特性。
5.龍門銑床ProfiMill compact的特點
①得益于橫梁的可調節性和機械補償，使得機床在服役期間都能保持穩定的高精度
②主要結構采用優質的鑄鐵材料
③所有軸都采用靜壓導軌
④得益于增強型肋筋結構設計使得機床具有出色的減振型和高剛性
⑤極高的熱穩定性使得機床在整日的運轉中都能保持長期穩定的精度
⑥用于銑頭單元的主軸頭接口
6.ProfiMill compact參數如下：
|
工作臺寬度 |
2.200 – 3.700 mm |
|
工作臺長度 |
4.000 (+ 500) – 6.000 (+ 500) mm |
|
立柱間通過寬度 |
2.500 – 4.200 mm |
|
通過高度立銑頭以下 |
2.000 (+ 500) mm |
|
X軸 |
5.000 (+ 500) – 7.000 (+ 500) mm |
|
Y軸 |
3.500 – 5.000 mm |
|
Z軸 |
1.500 / 2.000 mm |
|
W軸配備可移動橫梁的龍門銑床 |
1.500 (+ 500) mm |
