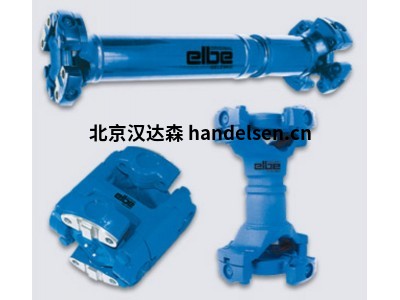

ELBE 系列0.100 技術說明 偏轉角度 35° 扭矩達35000牛米
ELBE 系列0.100 技術說明 偏轉角度 35° 扭矩達35000牛米
關于構造，原始ELBE萬向節軸由叉部件組成，十字接頭、滾針軸承、花鍵加長件和精密卡套管。
關于構造，原始ELBE萬向節軸由叉部件組成，十字接頭、滾針軸承、花鍵加長件和精密卡套管。
叉子零件使用閉模鍛件制造，而十字接頭由冷壓機或閉模制成鍛件。通用驅動的高壓力區域
軸經過熱處理以獲得硬度和韌性的最佳組合。隨后萬向節十字軸頸和軸承座被研磨非常精細的公差。
每個叉部件都經過鉆孔，以便能夠安裝滾針軸承座。輪轂花鍵對加長件進行拉刀，并對配合的外花鍵進行軋制。如果有必要減少花鍵的滑動力，它們可以涂有優質塑料。生產花鍵的軋制過程使
表面，并獲得更高的負載能力，這導致與銑削花鍵。
這種軋制過程是有利的
| 王博雅 QQ：2353585188 手機：18519029373 電話：010-64714988-192 傳真：010-84786709-667 郵件：sales12@handelsen.cn |
 |
 |
因為它不會中斷晶粒流動。組裝通用時萬向節軸軸承箱，因此萬向節十字軸，用卡環鎖定到位。
萬向節根據客戶要求進行潤滑
規格（即使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂）
有三種方法可以維護萬向節
軸承：
•中央潤滑：
潤滑脂嘴位于接頭內側
十字架。軸承箱配有
潤滑脂通過潤滑油通道。
•外部潤滑：
潤滑脂嘴連接在
其中一個軸承箱，潤滑脂通過潤滑油通道分布。
•免維護：
在相應的應用條件下/
或者使用優化的密封系統
以省去潤滑。
優化的密封系統提供卓越的保護
防止污垢和濕氣滲透
它們可以在泥土、灰塵、沙子和水的惡劣環境條件下完美使用
在場。此外，環境也將
由于防止了潤滑脂從軸承箱中泄漏，因此受到保護。
如前所述，有兩種軸承版本可供選擇：
•滾柱軸承，使用這種類型的軸承
使用壽命比
滾針軸承版本。
•滾針軸承
組裝后，萬向節軸在
適當的操作速度。這確保避免了導致部件損壞的麻煩振動。
萬向節傳動的一般規范
軸系列0.100：
最大偏轉角度：最高35°
扭矩范圍：高達35000牛米
法蘭或輪轂連接
MdNom：上預選的標稱扭矩
操作力矩的基礎。必須根據剩余的操作特性，如沖擊載荷、偏轉角度、旋轉，單獨計算相應的允許扭速度等
MdLim：極限扭矩，如果確保有限的頻率，則可以從通用驅動接頭瞬時傳遞，而不會造成功能損壞。
列出的額定扭矩指的是標準版本、輪轂、量程等。允許的實際扭矩取決于設計。
ß*=每個關節的最大偏轉角度
Jm=慣性矩
G=重量
Smin=管狀類型的最小長度
S1=壓縮長度 短型S2
X1=分別為Smin時的擴展。S1
X2=S2處的延伸
P1=管道直徑。尺寸以粗體顯示用于正常應用程序的類型。
可選尺寸適用于長尺寸高速軸，參見技術附件域速度
P2=替代管P3
