低壓雙筒過濾器PI 210 / PI 212，公稱壓力32/63 BAR，最大公稱流量600



公司介紹：



Filtration Group GmbH



位于巴登符騰堡州厄林根的FG過濾集團公司，是美國麥迪遜工業公司下屬的過濾集團公司的一部分。該德國公司是工業過濾技術部門的一部分，也曾是馬勒集團的一部分。Filtration Group GmbH包含德國厄林根和漢堡的工廠、位于羅馬尼亞、中國和日本的工廠。德國子公司在全球擁有超過700名員工。FG過濾集團有限公司在全球市場的分離領域，流體過濾領域，空氣凈化領域和工藝過濾領域上，建立了自己的一個龐大的高性能和創新的產品范圍。



雙筒過濾器允許在實時運行時更換過濾器濾芯，因此適用于必須連續運行的電機泵組。由于緊湊的設計，雙筒過濾器需要很少的空間和低的流動阻力。



低壓雙筒過濾器

低壓雙筒過濾器PI 210 / PI 212，公稱壓力32/63 BAR，最大公稱流量600

低壓雙筒過濾器PI 2100，公稱壓力25/63 BAR，公稱流量40-400，符合DIN24550

低壓雙筒過濾器PI 2110，公稱壓力40BAR，公稱流量630-1000，符合DIN24550

低壓雙筒過濾器PI 232，公稱壓力25BAR，公稱流量800-1400，符合DIN24550

高壓雙筒過濾器PI 241，公稱壓力40 BAR，最大公稱流量300

低壓雙筒過濾器PI 251，公稱壓力10/16 BAR，公稱流量2000

低壓雙筒過濾器PI 281，公稱壓力10/16 BAR，公稱流量1250-8000







雙聯過濾器

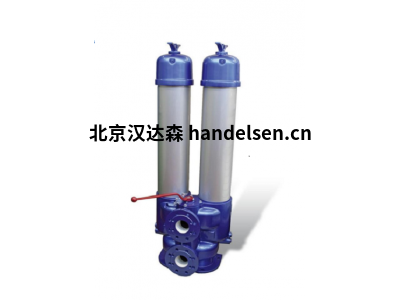

Pi 210/Pi 212

公稱壓力 32/63 bar，公稱流量可達 600 l/min

* 流動方向從右到左



1. 性能特點

適用于現代液壓系統的高性能過濾器

模塊化系統 ?

結構緊湊 ?

通過優化的流道設計獲得最小壓降?

目視/電顯/電控的指示器 ?

螺紋連接 ?

切換閥位于上端 ?

根據人體工程學設計的安全鎖和壓力補償切換器

用戶可單手操作

配有高效的 PS 玻璃纖維濾芯

濾芯的 β 值基于 ISO 16889 多次通過實驗

高穩定性，高耐壓差性，高納污容量

根據需求可提供其它連接方式

全球銷售



型號；

型

Pi 2105-057

Pi 2105-058

Pi 2105-068

Pi 2105-069

Pi 2108-057

Pi 2108-058

Pi 2108-068

Pi 2108-069

Pi 2111-057

Pi 2111-058

Pi 2111-068

Pi 2111-069

Pi 2115-057

Pi 2115-058

Pi 2115-068

Pi 2115-069

Pi 2130-057

Pi 2130-058

Pi 2130-068

Pi 2130-069

Pi 2145-057

Pi 2145-058

Pi 2145-068

Pi 2145-069

P1 2160-057

P1 2160-058

P1 2160-068

P1 2160-069



型號

Pi 2105 PS 3

Pi 5105 PS 6

Pi 3105 PS 10

Pi 4105 PS 25

Pi 2205 PS vst 3

Pi 5205 PS wst 6

Pi 3205 PS vst 10

Pi 4205 PS vst 25

Pi 2108 PS 3

Pi 5108 PS 6

Pi 3108 PS 10

Pi 4108 PS 25

pi 2208 PS vst 3

Pi 5208 PS vst 6

Pi 3208 PS vst 10

Pi 4208 PS vst 25

Pi 2111 PS 3

Pi 5111 PS 6

Pi 3111 PS 10

Pi 4111 PS 25

Pi 2211 PS vst 3

Pi 5211 PS vst 6

Pi 3211 PS vst 10

Pi 4211 PS vst 25

Pi 2115 PS 3

Pi 5115 PS 6

Pi 3115 PS 10

Pi 4115 PS 25

Pi 2215 PS vst 3

Pi 5215 PS vst 6

Pi 3215 PS vst 10

Pi 4230 PS wst 25

Pi 2145 PS 3

Pi 5145 PS 6

Pi 3145 PS 10

Pi 4145 PS 25

Pi 2245 PS vst 3

Pi 5245 PS wst 6

Pi 3245 PS vst 10

Pi 4245 PS wst 25

Pi 2160 PS 3

Pi 5160 PS 6

Pi 3160 PS 10

pi 4160 PS 25





技術規格:

設計： 管路過濾器

Pi 2105 - Pi 2111

Pi 21205 – Pi 21211 10^7 負載變化 63 bar

Pi 2115 - Pi 2160 10^7 負載變化 25 bar

2x10^6 負載變化 32 bar

試驗壓力：

Pi 2105 - Pi 2111

Pi 21205 – Pi 21211 95 bar

Pi 2115 - Pi 2160 48 bar

溫度范圍： -10 °C 至 +120 °C

生存溫度 -40 °C

(根據需求可提供其它溫度范圍)

旁通閥開啟壓力： ?p 3.5 bar ±10 %

濾頭材料： GAL

濾筒材料： AL/St

密封材料： NBR/AL

指示器設定值：

指示器電氣參數:

最大 電壓： 250 V AC/200 V DC

最大電流： 1 A

觸點負載能力： 70 W

防護等級： 插頭插入且保險時 IP 65

觸點形式： 常開/常閉

連接電纜： M 20 x 1.5



過濾器密封套件

過濾器密封套件

Pi 2105 - Pi 2111

Pi 21205 – Pi 21211

NBR 79761271

FPM 79761289

EPDM 79761297

Pi 2115 - Pi 2160

NBR 79761230

FPM 79761248

EPDM 79761255

? - ?

指示器密封套件

NBR 77760309

FPM 77760317

EPDM 77760325

指示器

目視 PiS 3098/2.2 77669971

電氣 PiS 3097/2.2 77669948

僅電氣部分 77536550
