意大利Mario Ferri HD-HDB速雙聯接頭SH0D3000萬向節
陳華麗 QQ:2351635597 手機:18519260275 電話:010-64714988-172 傳真:010-84786709-667 郵件:sales65@handelsen.cn |
它們都由一個星輪核心和兩個有叉端的半接頭組成。在星輪的銷和叉孔之間,安裝了4個耐磨滑動套(G系列)或滾子軸承(H系列高速)。
H系列(與滾子軸承的高速接頭)不需要潤滑或維護,因為它們的軸承是潤滑壽命。
具有普通軸承G系列的接頭是中低速度和有沖擊載荷。
對于高速和相對較低的扭轉類型的滾子軸承(H-HB)推薦.
這兩個版本提供高效率,無聲運行,低摩擦系數競爭價格.
所有的摩擦表面都是硬化的和地面。
單一接頭的工作角為45°,雙接頭為90°。
G系列的轉速為每分鐘1000轉,H系列的最大轉速為每分鐘4000轉.
所有這些接頭也提供伸縮版本。
帶有滑動灌木的連環圖
*中低速度和有沖擊載荷的地方
工作角45°
*轉速每分鐘1000轉
應要求特別處決
連接點有2個版本:
-G版至DIN808
- GB version to DIN 808/7551
帶有滾針軸承的接頭
*高速和較低扭轉
*工作角45°
*轉速每分鐘4000轉
應要求特別處決
連接點有2個版本:
-H版至DIN808
- HB version to DIN 808/7551
- 工作角90°
- 轉速每分鐘4000轉
- 應要求特別處決

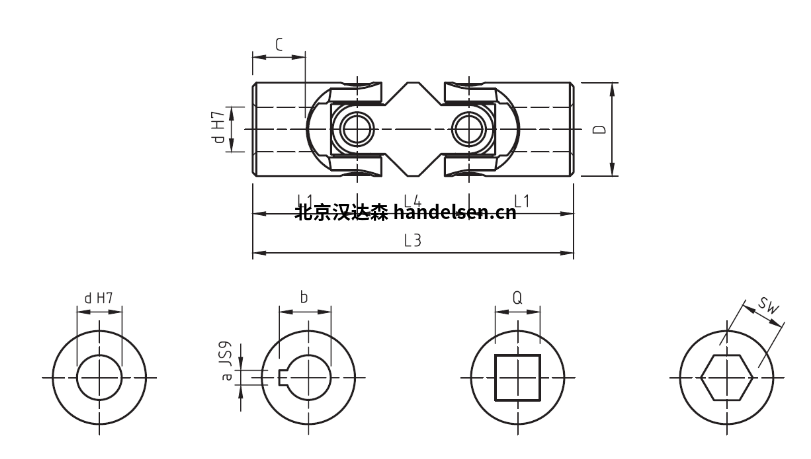

類型 |
編碼 無鍵通道 |
D | D | L3 | L1 | L4 | C |
編碼 一個鍵盤通道 |
編碼 兩個鍵道 |
A | b |
編碼 2平方孔 |
Q | *SW | 重量 公斤 |
03HD | SH0D1000 3D | 10 | 22 | 74 | 24 | 26 | 12 | SH0D101C 3D | SH0D102C 3D | 3 | 11,4 | SH0D102Q 3D | 10 | 10 | 0,15 |
04HD | SH0D1200 3D | 12 | 25 | 86 | 28 | 30 | 13 | SH0D121C 3D | SH0D122C 3D | 4 | 13,8 | SH0D122Q 3D | 12 | 12 | 0,25 |
05HD | SH0D1400 3D | 14 | 28 | 96 | 30 | 36 | 14 | SH0D141C 3D | SH0D142C 3D | 5 | 16,3 | SH0D142Q 3D | 14 | 14 | 0,40 |
1HD | SH0D1600 3D | 16 | 32 | 105 | 34 | 37 | 16 | SH0D161C 3D | SH0D162C 3D | 5 | 18,3 | SH0D162Q 3D | 16 | 16 | 0,45 |
2HD | SH0D1800 3D | 18 | 36 | 114 | 37 | 40 | 17 | SH0D181C 3D | SH0D182C 3D | 6 | 20,8 | SH0D182Q 3D | 18 | 18 | 0,70 |
3HD | SH0D2000 3D | 20 | 42 | 129 | 41 | 47 | 18 | SH0D201C 3D | SH0D202C 3D | 6 | 22,8 | SH0D202Q 3D | 20 | 20 | 1,00 |
4HD | SH0D2200 3D | 22 | 45 | 145 | 47,5 | 50 | 22 | SH0D221C 3D | SH0D222C 3D | 6 | 24,8 | SH0D222Q 3D | 22 | 22 | 1,55 |
5HD | SH0D2500 3D | 25 | 50 | 163 | 54 | 55 | 26 | SH0D251C 3D | SH0D252C 3D | 8 | 28,3 | SH0D252Q 3D | 25 | 25 | 2,00 |
6HD | SH0D3000 3D | 30 | 58 | 190 | 61 | 68 | 29 | SH0D301C 3D | SH0D302C 3D | 8 | 33,3 | SH0D302Q 3D | 30 | 30 | 2,90 |
6HD1 | SH0D3200 3D | 32 | 58 | 198 | 65 | 68 | 33 | SH0D321C 3D | SH0D322C 3D | 10 | 35,3 | SH0D322Q 3D | 30 | 30 | 3,00 |
7HD | SH0D3500 3D | 35 | 70 | 212 | 70 | 72 | 33 | SH0D351C 3D | SH0D352C 3D | 10 | 38,3 | - | ** | ** | 4,75 |
8HD | SH0D4000 3D | 40 | 80 | 245 | 80 | 85 | 38 | SH0D401C 3D | SH0D402C 3D | 12 | 43,3 | - | ** | ** | 7,20 |
9HD | SH0D5000 3D | 50 | 95 | 290 | 95 | 100 | 46 | SH0D501C 3D | SH0D502C 3D | 14 | 53,8 | - | ** | ** | 12,00 |
04hbd | SHBD1200 3D | 12 | 22 | 88 | 31 | 26 | 18 | SHBD121C 3D | SHBD122C 3D | 4 | 13,8 | SHBD102Q 3D | 10 | 10 | 0,20 |
1hbd | SHBD1600 3D | 16 | 25 | 104 | 37 | 30 | 21 | SHBD161C 3D | SHBD162C 3D | 5 | 18,3 | SHBD122Q 3D | 12 | 12 | 0,30 |
3Hbd | SHBD2000 3D | 20 | 32 | 123 | 43 | 37 | 24 | SHBD201C 3D | SHBD202C 3D | 6 | 22,8 | SHBD162Q 3D | 16 | 16 | 0,50 |
5Hbd | SHBD2500 3D | 25 | 42 | 155 | 54 | 47 | 31 | SHBD251C 3D | SHBD252C 3D | 8 | 28,3 | SHBD202Q 3D | 20 | 20 | 1,20 |
6hbd | SHBD3000 3D | 30 | 50 | 187 | 66 | 55 | 38 | SHBD301C 3D | SHBD302C 3D | 8 | 33,3 | SHBD252Q 3D | 25 | 25 | 1,70 |
8hbd | SHBD4000 3D | 40 | 70 | 238 | 83 | 72 | 46 | SHBD401C 3D | SHBD402C 3D | 12 | 43,3 | - | ** | ** | 4,30 |
