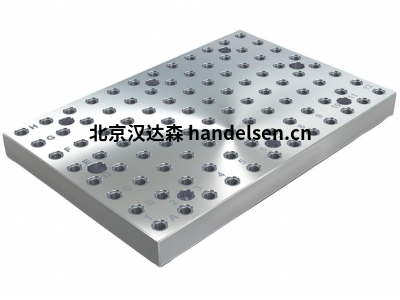

norelem 01126-21240060帶網格孔灰口鑄鐵底板
| 孫 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
1943年，PMP，Petite Mécanique de Prédecision在法國成立。
1958年，PMP成為norelem，德國分公司在斯圖加特成立。Norelem 開發智能產品，并為加工夾具的控制提供交關鍵解決方案。norelem 提供獨特的標準零件和組件選擇，以實現您在機械和設備工程方面的目標。
norelem fixed - 靈活的標準件系統
norelem 板材
norelem 01126

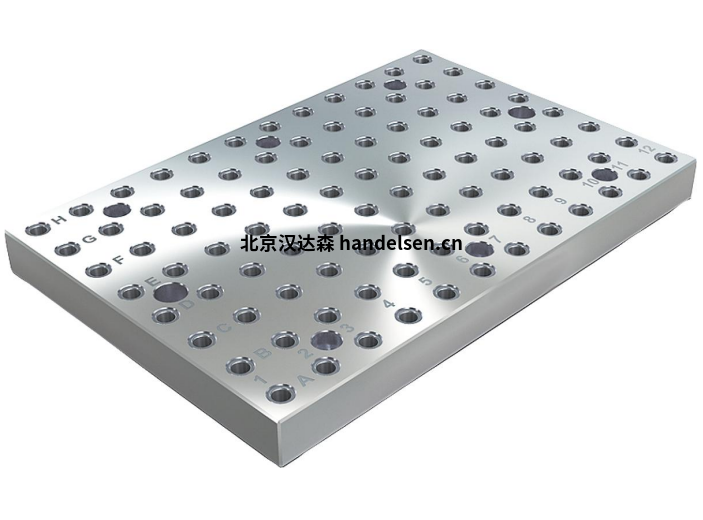

底板灰口鑄鐵，帶網格孔
材料：GJL 300
執行：支撐和夾緊表面經過打磨。
提示：
間距 50 ±0.02 mm。 帶有網格孔的底板用于構建模塊化夾具。
這些底板直接定位并固定在機床工作臺上。
兩個定向孔用于對齊機床工作臺上的底板。
客戶將緊固孔與機器工作臺相匹配。
字母數字標記的網格孔保證了在重復的情況下對夾緊元件的定義分配。
用于放樣底板的定位螺栓必須單獨訂購。
用于密封網格孔的保護塞必須單獨訂購。
提供用于運輸的吊環螺栓。
norelem 01126-21240060
系統設計的基本要素
淬火墊片和螺紋襯套
節距 50 mm
支撐和夾緊表面接地
夾緊裝置的基座元件
名稱：底板
形式：B
版本 1：帶網格孔
材料基礎主體：GJL300
B=寬度：400
D1=線程：M12
D2=內徑：30
D=安裝孔：12
H=高度：50
L=長度：600
N1=網格孔數：96
NB=橫向數字：7
NL=縱向數字：11
L6：500
norelem 01126-21240060
norelem 01126-21250060
norelem 01126-21260060
norelem 01126-21240080
norelem 01126-21245090
norelem 01126-21250100
norelem 01126-21260120
norelem 01126-21640060
norelem 01126-21650060
norelem 01126-21660060
norelem 01126-21640080
norelem 01126-21645090
norelem 01126-21650100
norelem 01126-21660120
