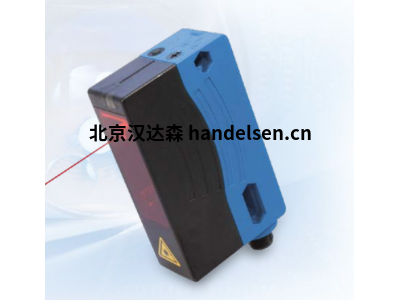

More Precision激光測距傳感器ILR 103x/LC1分辨率 1mm

激光測距傳感器，用于精確測量距離和位置，最遠可達 50 米

激光測距傳感器 optonCDT ILR103x/LC1 設計用于 0.2 至 15 米或 50 米（帶反射器）的快速位移測量。

10ms的快速響應時間是該系列的典型特征。通過在非常小的外殼上設置按鈕，可以快速完成示教或開關點的分配。

該傳感器的任務是液位測量、定位或長度測量。

特性

不帶反射器的測量范圍 （m） 15

帶反射器的測量范圍 （m） 50

線性度 ±25mm

分辨率 1mm

響應時間 10ms

低價段

對外部光線影響不敏感

通過飛行時間原理實現可靠測量

緊湊的塑料外殼

輕松調整目標

對不同表面進行精確測量

激光等級 1

IP67防護等級

原理

利用測量光傳播時間的原理，傳感器中的激光二極管產生短激光脈沖，該脈沖投射到測量對象上。

從測量對象反射的光由傳感器元件檢測。測量距離由光脈沖到測量對象并返回的傳播時間得出。

測量對象

測量對象是傳感器測量其運動、位置、尺寸或溫度的物體。

技術參數

測量速率 100 Hz

分辨率 1 mm

線性度 ±25 mm

重覆性 <5 mm

溫度穩定性 ≤ 0.25 mm / K

光源 半導體激光器<1 mW，660nm（紅色）

激光類 符合DIN EN 60825-1:2007的1級

使用壽命 85,000 h

允許環境光 50,000 lx

電源電壓 10 … 30 VDC

功耗 < 1.5 W (24 V

型號

ILR1030-8/LC1

ILR1030-15/LC1

ILR1031-50/LC1

More Precision激光測距傳感器ILR 103x/LC1
