SCHAAF液壓手動泵HP1600-2S完全組裝好后可立即使用

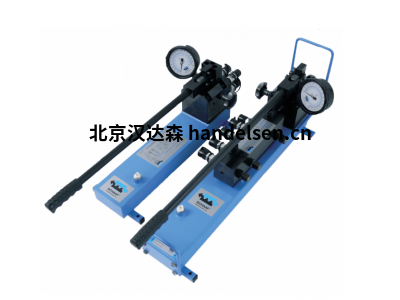

SCHAAF液壓手動泵HP1600-2S

液壓手動泵

工業級手動杠桿式超高壓液壓泵，最高壓力可達4000 bar 專為苛刻工況環境而特別設計，

可輕松面對具挑戰性的應用

SCHAAF 所有工業級手動杠桿式超高壓液壓泵專為苛刻工況環境而特別設計，堅固耐用和高效安全是其主要特點。

 例如，所有的活塞閥座采用堅固耐用的硬化鋼制造，保證在其最高壓力下可經受至少 100000 次打壓；

泵體由高強度調質鋼制造，抗沖擊耐腐蝕，保護內部高壓部件，并防止泄漏，增加產品安全性能。

采用特殊材質耐高溫和高壓密封件，防泄漏、耐磨損，不容易老化。

 SCHAAF 所有工業級手動杠桿式超高壓液壓泵均已通過歐盟 CE 安全認證，出廠前都經過材質、尺寸精度、

性能和抗負載檢測。 所有的生產流程均遵從持續質量保證措施的嚴格監控，出廠時隨帶詳細的技術文檔。

單級或雙級手動泵，液壓壓力最高可達1600巴，組裝好后可立即使用

液壓手動泵HP 1600-2S系列特別適用于：

同時給多個螺栓拉伸器加壓

大規格尺寸的螺栓(>M56)

HP1600-2S設計參數

泵類型 手動杠桿泵

幾何體積/輸送性能:

步驟 1：2.8 立方厘米/沖程 ，最高約 600 巴

第 2 步： 1.3 立方厘米/沖程 ， 最高約 1600 巴

最大液壓壓力: 1600 bar

安全閥: 置于內部，預設為最大泵壓。

壓力連接: 根據類型代碼

儲罐容量 3.7l

可用體積 3.4l

液壓油 HLP ISO VG 15

水箱 涂層鋼罐

重量(充油、無分配器、無壓力表) 24 kg

長度: 870 mm

寬度: 270 mm

帶壓力表的高度: 280 mm

壓力表標準: Ø 100, 1600 bar

測試壓力 150,000

優點

SCHAAF HP 1600是專門為工業用途設計的手動泵。

堅固、耐用的設計

組裝好并注滿油，可立即使用

所有部件都是密封防漏的

即使在1600巴時也沒有壓力損失 泵體為高強度鋼，所有鋼制部件都表面發黑防腐處理

硬化鋼閥座為可更換部件

更多優點

泄壓閥帶回流管

排氣和回流管道連接

安裝好的操作手柄

故障率低

集成式鐵屑分離和進油過濾器，集成式限壓閥

HP 1600-2S型手動泵帶有備件箱。

應用領域

SCHAAF HP 1600非常適合于:

螺栓拉伸器、液壓螺母、ExpaTen液壓螺 栓、GripLoc液壓聯軸器以及Expahub的使用

過盈配合類的拆裝，如：齒輪、飛輪、輪轂、軸 承、液壓聯軸器、機車車輪、船舶舵機、螺旋槳 等；

其它應用如液壓切斷機、劈開器、彎管矯直 機、提升和起重、沖孔以及其他類似操作。

SCHAAF液壓手動泵HP1600-2S
