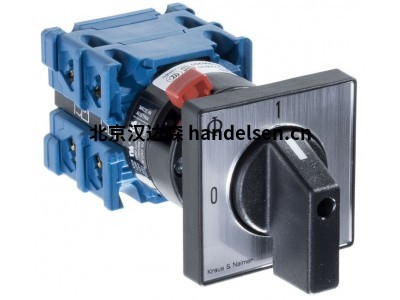

krausnaimer 10 - 25安培環型接線端子CHR系列開關盒控制和負載開關

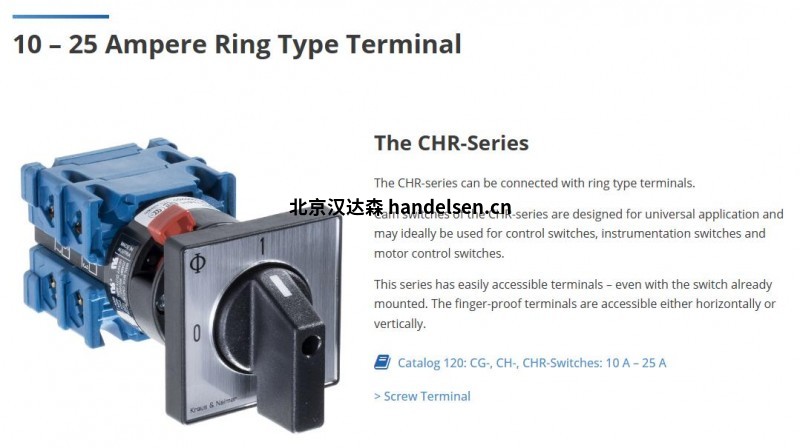

10 - 25 安培環型接線端子
CHR 系列
CHR 系列可與環形端子連接。
CHR 系列凸輪開關的設計用途廣泛,可理想地用于控制開關、儀表開關和電機控制開關。
即使開關已經安裝好,該系列的接線端子也很容易觸及。防手指觸碰的接線端子可水平或垂直接入。
CHR10
熱電流:
lu/lth [A]: 20
使用類別(3 x 380 V - 440 V): AC-23A [kW]: 7.5
AC-23A [kW]: 7.5
AC-3 [kW]: 5.5
CHR16
熱電流:
lu/lth [A]: 25
功率類別(3 x 380 V - 440 V):
AC-23A [kW]: 11
AC-3 [kW]: 7.5
開關功能
開/關開關
轉換開關
步進開關
通用開關
串聯通用開關
串并聯通用開關
編碼開關(例外:CHR16)
電壓表轉換開關
電流表轉換開關
電壓表轉換開關
控制和負載開關
控制差異開關
電機開關
安裝
CH 系列基本上是為水平布線而設計的。垂直布線可用于面板安裝和底座安裝。
面板安裝
面板安裝是應用廣泛的安裝方式。
它們主要由兩組組成。
雙孔/四孔安裝,通過中心軸孔周圍的 (2/4) 螺釘固定。
而單孔安裝則使用軸孔進行固定。
雙孔/四孔安裝方式有多種變化,適用于所有任務。
底座安裝
底座安裝用于將開關固定在后側,因此是大型配電柜的常用安裝方式。
開關可通過兩個或四個螺釘安裝在底座上,也可通過 "卡扣 "安裝在 DIN 導軌上。對于這種安裝方式,有多種帶掛鎖或不帶掛鎖的門夾可供選擇。
控制和負載開關
C 系列開關是 Kraus & Naimer 的經典凸輪開關。它擁有適用于所有額定電流的特定型號,可為各種應用提供理想的解決方案。
CA 系列帶有 10 A 至 32 A 的防手指接觸端子,非常適合涉及工業控制、儀器儀表和電機的許多標準應用。CA4 和 CA4-1 則適用于低壓應用,直至電子信號的開關。CA4-1 具有鍍金觸點,即使在惡劣的環境條件下也能保證可靠的開關。
該系列的一些明顯的實用優勢包括:可水平或垂直接觸的防指接線端子、拴式飛利浦螺釘以及專為使用電動螺絲刀而設計的集成式螺絲刀導軌。
