behlke HTS31-06-C動態損耗小快速高壓晶體管開關緊湊型

技術說明： BEHLKE 固態開關的上升和下降時間極長。如果您的應用不需要全速開關，我們建議您結合使用限速選件 S-TT（上升和下降時間縮短約 50%）和輸入低通濾波器選件 LP。這些選件有助于最大限度地減少快速高壓脈沖電路中典型的高頻問題（如自振蕩或自觸發），并從總體上簡化電磁兼容性設計。

產品代碼： 型號包含有關電壓、電流和接通行為的編碼信息。 前幾位數字表示電壓（千伏），破折號前的最后一位數字表示接通方式（0 = 固定接通時間，1 = 可變接通時間）。破折號后的數字表示電流（安培 x10）。特殊功能由第二個破折號后的字母編碼。例如 HTS 31-06-C：HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變接通時間，06 = 60 安培，C = 緊湊型。

快速高壓晶體管開關

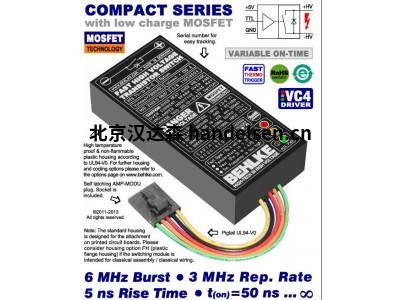

描述緊湊型系列 "HTS-C "高壓開關的導通時間可變，可與傳統固態繼電器相媲美；只要控制輸入端上有控制信號，開關就會接通，BEHLKE 固態開關是主動控制器件（無雪崩技術），無論溫度、電壓或負載條件如何，都能表現出高度可靠和可重復的開關行為。與傳統的高壓開關元件（如氣體放電管和火花隙）相比，BEHLKE 固態開關不會出現老化效應，其使用壽命比任何其他傳統高壓開關都要高出幾個數量級。

這種開關非常易于操作，只需要一個簡單的 +5 VDC 輔助電源（4.5 至 5.5 VDC）和一個 TTL 兼容控制信號?？刂菩盘柨梢允浅掷m時間至少為 25 毫微秒、振幅為 2 至 10 伏特的任何正向脈沖。由于施密特觸發器的輸入特性和極高的信號放大率，開關行為和導通上升時間都不會受到控制脈沖波形的影響。開關周期后的恢復時間小于 150 ns，因此脈沖串頻率最高可達 6 MHz。通過 HFB 選件，脈沖串頻率甚至可以達到 10 MHz。最大連續開關頻率主要受限于內部驅動器的功率能力和高壓開關的功率耗散。不帶可選冷卻裝置和可選 HFS 電源的標準開關頻率可達 10 kHz，具體取決于工作電壓和負載電容。如果開關的頻率取決于功率耗散超過規定的 Pd（最大）值，則必須對開關進行充分冷卻。針對不同的冷卻要求，有多種冷卻功能可供選擇，如 CcS（陶瓷冷卻表面）、CF（銅冷卻鰭片）、CF-CER（陶瓷冷卻鰭片）、GCF（鋼帶冷卻法蘭）、lLC（間接液體冷卻）或 DLC（直接液體冷卻）。然而，緊湊型系列 HTS-C 開關并非主要為高頻率運行和高平均功率耗散而設計。如果這些參數是設計的主要考慮因素，則推薦使用 HTS 標準系列的大型開關模塊，因為結合上述冷卻選項，它們的熱阻明顯更低。

開關配備新型 "智能 "驅動和控制電路 VC4，可提供有源輸入濾波、信號調節、輔助電壓監控、頻率限制和溫度保護。輸入濾波器允許至少 25 厘米（10 英寸）長的非屏蔽輸入接線。無論控制信號的脈沖寬度或波形如何，高壓 MOSFET 堆始終都能得到安全控制。一個響應時間小于 60 秒的溫度觸發器可保護高壓開關，另外兩個響應時間小于 10 秒的傳感器被置于驅動電路的關鍵區域。抑制輸入（引腳 5，L=抑制）允許連接外部熱電觸發器、過流檢測器和/或液體冷卻系統的冷卻液流量檢測器。運行狀況由三個內置 LED 指示燈顯示。如果出現故障（輔助電壓 < 4.5 VDC、頻率 >f（最大值）、外殼溫度 > 75°C 和/或抑制 = 低），紅色 LED 將顯示錯誤，開關將在故障期間分別被抑制至少 2 秒。與此同時，針腳 4 上會出現一個 TTL 兼容故障信號（低電平 = 故障）。在溫度過高的情況下，開關可鎖定數分鐘，具體取決于個別冷卻條件。綠色 LED 指示 "準備就緒"，黃色 LED 指示開關的接通狀態，以及脈沖持續時間最短為 30 ns 的短控制脈沖。這些開關模塊的設計理念提供了大量冷卻和外殼選項，并且在適應個別 OEM 要求方面具有極高的靈活性。

具有可變導通時間的高壓開關，通用型，MOSFET

具有真正繼電器特性的多功能、高性價比高壓開關 ， 可通過 TTL 信號控制導通時間 ， 由于轉換時間快，動態開關損耗極小 ， 對過載和電壓反向具有很強的穩定性 ， 對高壓瞬變具有出色的 dv/dt 抗擾度 ， 結構非常緊湊，重量輕
