funke釬焊板式換熱器TPL 00-L-26-22用于可再生能源、發電廠

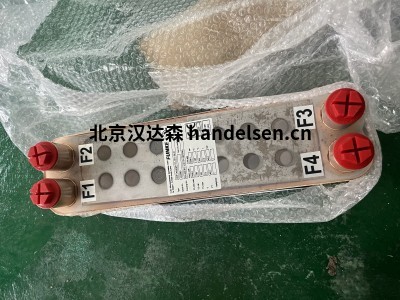

funke釬焊板式換熱器TPL 00-L-26-22

在緊湊的尺寸中實現高傳熱效率

無論是用于工業過程、可再生能源、發電廠，還是供暖、通風和空調系統，FUNKE都有熱力學優化的解決方案，

板式換熱器幾乎適用于任何應用。

板式換熱器

板式換熱器由一組帶有入口和出口孔的異形板組成。板彼此以 180° 角偏移，在板的每一側形成流道。

每個板都配有墊圈，可以可靠地密封流道到外部，并將參與交換的兩種介質分開。

板式換熱器分類

墊片板式換熱器

釬焊板式換熱器

工業應用和建筑技術的通用解決方案

釬焊板式換熱器由沖壓不銹鋼板組成，這些不銹鋼板在真空過程中釬焊以形成一個耐壓單元，根據應用的要求，銅或鎳。

因此，它們可以在高壓和高溫下運行，并且具有緊湊的設計。

釬焊板式換熱器的優點

高熱容量：對角線介質路由和流隙中的湍流器。

由于采用縫焊釬焊而非點釬焊，因此具有高彈性

由于高傳熱性，設計緊湊，也適用于高粘度介質

由于采用細長的端板，無需任何額外的支架即可直接連接到動力裝置

應用領域

主要用于液壓、壓縮空氣、電機冷卻和熱回收。適用于各種介質。由于對角線介質布線和流隙中的特殊湍流安裝，

具有高的傳熱能力。對于粘度較高的介質，高傳熱可實現小尺寸，占用空間更小。

技術數據

熱交換面積/板：0.035–0.286 m²

最大工作壓力：36 bar

最高工作溫度：+200°C

性能 2.0 至 6000 千瓦

板數 最大60

材料

板材采用不銹鋼 1.4401/AISI 316

焊料 銅

TPL 00-L-26-22技術參數

訂貨號 1052983

流量(m3/h) 13

壓力bar 0-36

溫度℃ -196-200

體積 L 2

最大壓力bar 40

funke釬焊板式換熱器TPL 00-L-26-22
