高頻錘擊槍HFM 21R1-S和高頻加熱器VauQuadrat V4用于機械設備焊接處理

錘擊槍HFM 21R1-S和加熱器VauQuadrat V4

高頻錘擊槍HFM 21R1-S

一種高頻錘擊工藝，通過有針對性地對焊縫過渡進行后處理，巧妙地提高了承受動態載荷的焊接鋼結構的使用強度和使用壽命。

技術數據

壓縮空氣供應：6 至 8 bar

電源要求（可充電電池）：3.7 伏，950 毫安

尺寸（長 x 寬 x 高）：225x60x205 毫米

重量：2,3 千克

儲存溫度：0 至 +60°C

空氣需求：約 250 l/min

手柄上的振動：3,9 米/秒²

HFM 21R1-S特征

+ 堅固緊湊的設計，適用于難以到達的地方

+ 重量輕

+ 功能強大

+ 使用壽命長

+ 易于引導

+ 集成照明，具有出色的亮度

+ 簡單快速的可更換易損件

+ 同時毫不費力地去除焊縫飛濺物 + 工作結果具有高度可重復性

+ 引腳的防旋轉支撐

+ 用于顯示強度的 10 部分刻度

+ 帶側把手

+ 兼容HF08-30 HiFIT角裝附件

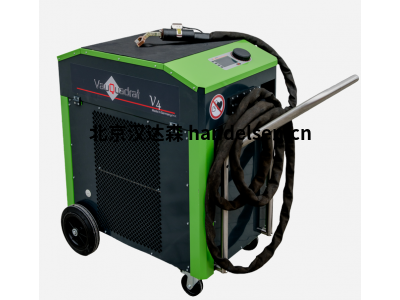

?高頻加熱校正器VauQuadrat V4

為焊接應用提供開創性的方法。重點是高效的預熱和精確的熱矯直。高效的預熱過程對于大型支撐結構的質量和完整性至關重要。精確的熱矯直對于最終成型和質量保證是不可少的。

0.GY 004規格VauQuadrat V4

感應電源..........................最大 18kW，可調 25..100%

感應技術....................深度感應固定頻率15.8kHz

軟管包裝................................6m 或 10m

電源連接................................3x400V / 50Hz，帶中性線 32A，連接電纜 10m，帶相位逆變器

冷卻..........................................內部水冷。通過集成壓縮機制冷系統進行再冷卻

冷卻介質...................................丙二醇/水混合

制冷劑......................................R455A （A2L） 1.4kg

尺寸................................長=1480mm 寬=685 高=1040

顏色.............................................煙灰色 （RAL7016） 和黃綠色 （RAL6018）

重量..........................................240kg

配置.................................帶 30mm/45mm 磁場放大器的電感器，鐵素體鋼60 毫米，奧氏體60mm，有色金屬120mm。

安全裝置................ 主動流量監測、超溫、過溫、剩余電流斷路器、過電流、電流上升、HP/ND 壓力調節器， 冷卻回路、電機保護開關、緊急停止（選配）。

底盤........................................ 后部有橡膠輪，前部旋轉腳輪帶制動器。

操作......................................大型圖形顯示屏，手套式編碼器、 5 個操作按鈕。

材料.....................................，取決于感應器、鋼、不銹鋼、鋁、銅 厚度范圍 0.8mm ... 250mm。

選項........................................定時器、 RC20 自動化接口，拖拉機連接、特殊形狀的感應器、

 電容器轉換，主流程用于可重復、有記錄的過程、控制范圍內的過程。
