Müller+Ziegler 電壓變送器系列 Type:1eff-MU 0-1A AC/DC TRMS 20mA/10V

Müller + Ziegler 1911年成立 為您的公司設計、制造和供應測量設備，包括測量傳感器、電能表、電流互感器和分流電阻器。他們的重點就放在德國的生產上?？蛻粜枰獋€性化的解決方案嗎？他們很樂意為您的特定問題設計特殊設備，快速靈活。當然，工廠也提供原型、測試訂單或小批量生產，可靠且在短時間內通知





Müller+Ziegler產品系列

測量傳感器

數字面板儀表

通用儀表

便攜式測試設備

網絡/限值監控

模擬面板儀表

電流互感器

電能表

DIN導軌儀表

分流電阻器





測量傳感器 產品介紹



Müller + Ziegler 能夠為客戶提供所有版本的精確可靠的測量傳感器。測量傳感器用于自動化、控制工程和許多其他領域測量傳感器是必不可少的，測量值必須傳輸，以便長距離或在不同位置進行指示和評估。因此，它們尤其適用于自動化、調節和控制工程。測量傳感器用于大電流和弱電流工程和過程技術中各種測量信號的轉換和電氣隔離。它們將輸入量轉換為具有標準化值的比例輸出信號。脈沖或頻率輸出也是可能的。



DIW-MU系列測量傳感器

交流電測量傳感器（AC） （正弦） 用于直接連接

用于交流電（AC）（正弦）的測量傳感器用于直接連接高達50A 60A、100 A 或 150 A



功能

待測交流電通過通孔傳輸到電流互感器（用于電流隔離和轉換），然后從那里傳輸到下游整流電路。那里產生的直流電壓被放大并轉換為外加直流電或外加直流電壓。輸出具有空載和短路保護。僅對于“帶電零”，才需要輔助電壓







NGT-MU系列 用于標準信號的測量傳感器

用于交流（正弦）至電流互感器和直接測量 1A或5A或10A的變送器







UW-MU系列交流電壓變送器



應用

Uw-MU 變送器用于將正弦交流電壓轉換并分離為印記直流和/或直流電壓信號。在具有雙輸出的版本中，可以在 0-20 mA 和 0-10 V 或 4-20 mA 和 2-10 V 之間切換。



功能

待測交流電壓通過內部電壓轉換器到達后續整流器電路，該轉換器用于電流隔離。這里獲得的直流電壓被放大并轉換為印記直流電或印記直流電壓。輸出具有開路和短路保護。只有“帶電零”或雙輸出才需要輔助電壓。不允許在兩個輸出之間連接。

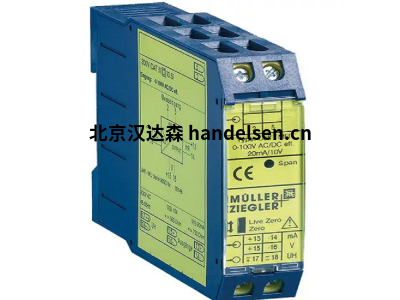

Ieff-MU / Ueff-MU系列電流和電壓變送器



應用

Ieff-MU 和 Ueff-MU 變送器用于將任何波形的電流或電壓轉換和分離為壓印的直流和直流電壓信號。經過校準的雙路輸出可在 0-20 mA 和 0-10 V 或 4-20 mA 和 2-10 V 之間切換。



功能

測量變量通過輸入保護電路和濾波器傳輸到RMS整流器。波峰因子（峰值與有效值之比）最多為4，可以很好地處理。獲得的直流電壓通過光耦合器與輸出進行電氣隔離。下游放大器導致直流和直流電壓印記。兩個輸出均具有開路和短路保護功能。不允許在兩個輸出之間連接。需要輔助電壓。







SKU： SW 3010 分類： 電流互感器 SW系列， 插入式電流互感器



EQW系列

用于交流電和交流電壓用于直接測量



類型：



EQX 48



EQX 72



EQX 96



動鐵測量儀器主要用于大電流裝置，用于測量交流電和



交流電壓（直接測量）。動鐵測量儀器在非正弦的情況下也會顯示均方根值



在50/60Hz的頻率范圍內的量。



對于直流和直流電壓，由于內部的磁化誤差，可能會出現約1%的額外指示誤差



鐵。與動圈測量儀器相比，能耗相對較高，在0.6 VA到2 VA之間



因此，它們不適合測量小電流或電壓。



功能/設計



動鐵運動采用彈簧軸承，堅固耐用。



動鐵測量裝置按照DIN EN 60051和其他適用的VDE和DIN規范制造



關系?；跐M刻度值，精度為1.5%（48號精度為2.5%），從約10%開始（電壓表約為。



20%）的滿刻度值。這些設備可能會永久過載1.2倍；電流表可以過載50次



在短時間內；張力計高達2x。其余部分適用DIN EN 60051。
