AMO角度測量編碼器WMK 2010 S用于高動態扭矩電機、主軸

AMO角度測量編碼器WMK 2010 S用于精密轉臺

增量式角度測量編碼器

AMO – 角度測量編碼器可用于外部掃描和內部掃描。參考零位集成在測量環中，可以配置一個、多個或距離編碼。

AMO 角度測量編碼器的應用范圍極其廣泛，從精密轉臺、醫療應用、高動態扭矩電機、主軸，

到需要精度和堅固性的機床領域中苛刻的應用。

對于高精度應用，我們推薦使用具有多頭掃描功能的角度測量編碼器。

用于外部掃描的角度測量編碼器

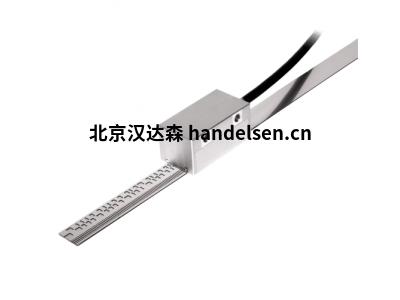

掃描頭

掃描頭的防護等級為 IP 67，具有高度的防護和抗污染能力。

我們提供帶外部電子元件的微型掃描頭和帶集成電子元件的掃描頭。輸出為 TTL （RS422） 或 1Vpp 正弦波。

環形秤

不銹鋼環秤或安裝在輪轂上的環秤有多種尺寸可供選擇，輪轂有標準尺寸可供選擇。

圓光柵尺可以提供任何直徑，圓周是柵尺螺距的整數。提供定制形狀和尺寸。

輪轂上有一系列標準直徑的環。從 80 毫米到任何尺寸的任何客戶特定直徑設計都是可能的。

所有法蘭和測量環都有不同的精度等級。

典型應用

直驅力矩電機，轉臺，旋轉軸，機床上的 C 軸和 4/5 軸，印刷機，鈑金和機床，醫療設備，機器人。

技術參數

訂貨號 1155623-B2

型號 WMK 2010S .08RIFA01-20- 512- 0,40-21S17

性能 WMK 2010 S Standard

用于模塊化角度編碼器的掃描頭

掃描方式：外部掃描

測量方式：增量式

測量原理：感應式

標準設計，電纜出口

掃描頭：右

線數：512

信號周期數：512

刻度周期：1000 微米

接口： ~1 Vpp

增量信號/乘法：無

安全概念：模擬信號（1 Vpp）可用于安全相關系統

最大采樣頻率： 100.00 kHz

電源： 4 V ... 7 V 直流電

電氣連接：插頭插入式引腳，17 針

端子分配： D352945

電纜長度： 0.40 米

特殊功能，溫度電纜，2 線制、

傳感器頭：L = 1.0 m，壓蓋安裝在電纜上

封閉部件和外殼斜插松散

包裝：封閉
