Metronix三相伺服驅動器BL4304-C用于機床包裝機或機器人等

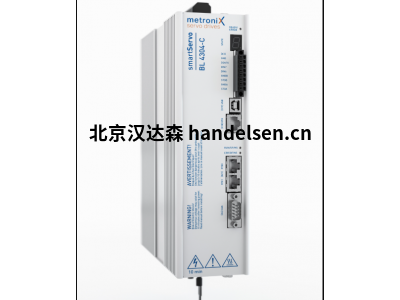

Metronix三相伺服驅動器BL4304-C通用型

smartServo BL 4300-C 智能伺服帶藍牙的三相伺服驅動器。

特點

最高性能和動態內部采樣時間 < 32 μs

USB 和以太網作為參數化接口

板載 EtherCAT/PROFINET/CANopen 現場總線

通用編碼器評估 HIPERFACE、® HIPERFACE DSL®、EnDat 2.2、旋轉變壓器、數字和模擬增量編碼器

藍牙集成 通過手機或平板電腦查詢伺服驅動器狀態

功能

STO - 安全扭矩關閉

根據 EN 61800-5-2 斷開驅動器的電源。此安全功能確保驅動器無法提供能量。

SS1 - 安全停止 1

減速和安全扭矩關閉，符合 EN 61800-5-2 標準。

電子設備/同步

通過軟件助手，可以快速設置具有可變傳動比的各種驅動器的位置同步或速度同步運動。

直線電機

用于確定換向位置的特殊程序和相應的監控功能允許在沒有換向信息的情況下運行直線電機。

切換凸輪

與凸輪盤連接的位置觸發器、轉子位置觸發器和開關凸輪可以很容易地進行參數設置并連接到數字輸出。

轉臺

對于轉臺應用，有多種旋轉軸模式可供選擇。這些可以與凸輪盤和電子齒輪組合。

BL4304-C技術參數

電壓供應 3 x 230... 480 VAC [± 10 %], 45 ... 66 Hz

控制電壓  24 VDC [± 20 %] (0,35 A)

直流鏈路電壓  565 VDC

輸出功率  1,6 kW

2秒最大輸出功率  4,8 kW

額定輸出電流  4 A

2秒最大輸出電流  12 A

內部制動電阻  30 Ω

連續功率/脈沖功率  50 W / 24 kW

外部制動電阻  ≥ 30 Ω

保持制動  24 VDC, 2 A

尺寸  230 x 67 x 200 mm

重量 2,9 kg

Metronix三相伺服驅動器BL4304-C通用型
