德國Bar電動氣動定位器POSITURN2PN2-X-X

德國Bar電動氣動定位器POSITURN2PN2-X-X

一、產品概述

‌產品名稱‌：Positurn2

‌功能‌：電-氣動定位器及三位置控制單元，專為氣動部分回轉執行器設計。

‌應用‌：適用于蝶閥、球閥、塞閥、煙氣擋板、通風擋板、配料閥及三位置閥等。

二、技術規格

‌材料‌：外殼為GD-AlSi 10Mg（鋁壓鑄），螺絲為A2-70（不銹鋼）。

‌視角材料‌：PMMA玻璃，光纖為TPE，電纜連接為PA。

‌旋轉角度‌：0°至180°。

‌防護等級‌：IP 65。

‌安裝位置‌：任意方向。

‌環境溫度‌：-20 °C至+70 °C。

‌環境濕度‌：10%至90%，無凝結。

‌重量‌：根據型號和閥門類型，重量在0.65 kg至1.4 kg之間。

‌控制信號‌：可選4–20 mA或0–10 V，帶反向極性保護，與旋轉角度成正比。

‌位置信號‌：可選4–20 mA或0–10 V，帶反向極性保護，比例于旋轉角度，分辨率小于0.5%的額定旋轉角度。

‌供電‌：24 VDC（21至28 VDC），帶反向極性保護。

‌功耗‌：根據型號和閥門類型，功耗在1.8 W至7.2 W之間。

‌操作壓力‌：2.5至8 bar。

‌空氣質量‌：根據DIN ISO 8573-1:2010標準的過濾空氣。

三、特點與優勢

‌直接安裝‌：扁平結構，可直接安裝在氣動執行器上，減少空間占用，便于清潔，降低傷害風險。

‌視覺位置指示‌：帶有指示器和LED，可連續視覺監控閥門狀態。

‌直接電磁閥組裝‌：無需復雜的壓縮空氣軟管或管道，提高控制特性，減少泄漏風險。

‌模式選擇‌：通過選擇器開關，可輕松在定位和三位置模式之間切換。

‌信號類型選擇‌：可通過選擇器開關選擇4-20mA或0-10V的模擬輸入和輸出信號。

‌集成速度調節‌：通過集成節流閥調節閥門的旋轉速度。

‌現場操作‌：在電壓/信號丟失時，可通過氣動模塊上的手動操作旋鈕進行現場操作。

‌廣泛兼容性‌：適用于所有帶有NAMUR接口的執行器，可通過適配支架適配其他制造商的氣動執行器。

‌安全變體‌：提供單作用、雙作用常開/常閉、雙作用故障保持等安全變體。

‌簡單參數化‌：參數化過程簡單，可在幾分鐘內完成。

‌無穩態氣耗‌：特殊的氣動子組件結構意味著在穩態條件下不消耗控制介質。

‌無磨損的光學測量‌：集成的光學旋轉角度測量無物理接觸，絕對無磨損。

四、訂購代碼與示例

‌訂購代碼格式‌：PN2-XX-X-X-X-X

PN2：表示Positurn2。

XX：特殊模型代碼（如3P表示三位置控制器）。

X：閥門功能代碼（D、S、E分別表示不同的雙作用和單作用模式）。

X：閥門版本代碼（S、M表示不同的流量范圍）。

X：安裝支架代碼。

X：控制箱孔型代碼。

‌示例‌：

PN2-D-S-1-0：雙作用（故障保持）閥門版本，低流量（小型執行器），80x30x30mm安裝支架，無孔型（通過安裝支架組裝）。

PN2-S-M-0-3：雙作用（故障關閉/打開）閥門版本，中等流量（中型執行器），無安裝支架，Actubar直接安裝（從AD/AS-011至-800或GDA/GSR-190至-400）。

PN2-3P-E-S-2-0：三位置控制器，單作用，低流量（小型執行器），80x30x30mm安裝支架，無孔型（通過安裝支架組裝）。

POSITURN2

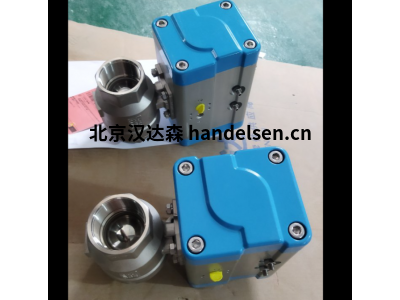

BAR-POSITURN2 是一個電動氣動定位器，同時也是一個專為氣動部分回轉執行器設計的 3 位控制單元。它是 Valve-Control-System 的一種經濟且堅固的模塊化組件，稱為 bar-vacotrol。bar-positurn2 可以安裝在 Actubar-系列的所有執行器上，也可以安裝在所有符合 VDI/VDE 3845 標準的帶有 NAMUR 接口的執行器上。

bar-positurn2 的典型應用是：

具有調節功能的蝶閥、球閥和旋塞閥，例如部署在過濾技術和水處理廠以及一般工業應用中。

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

煙氣阻尼器，通常用于燃燒設備或廢氣系統

空調和類似應用中的通風風門

散裝物料處理所需的計量閥

具有三個開關位置的 3 通閥，適用于一般工業應用

功能

BAR-POSITURN2 是采用 4 線技術的 3 點定位器。電壓供應為 24V DC。根據安全要求，通過安裝在 NAMUR 接口上的特殊控制閥進行位置調節。擺動角度由數字光電位置傳感器測量。設定點值指定為模擬信號。處理器比較設定值和實際值并驅動電磁閥。在穩態條件下，執行器被氣動阻塞。bar-positurn2 的瞬時作模式通過讀取蓋子上易于閱讀的四個 LED 來指示。閥門位置可通過視覺指示器圓頂識別。
