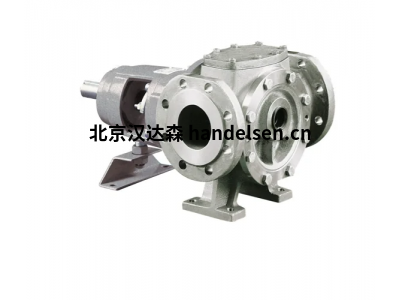

Johnson Pump 833S-7 齒輪泵：緊湊可靠的小流量流體輸送專家

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業流體輸送領域，精準、可靠且經濟的解決方案始終是核心需求。對于中低壓力、中小流量范圍內的各類應用——從化工廠的添加劑注入到船舶的潤滑油輸送，再到制造設備的冷卻液循環——Johnson Pump 的 833S-7 系列齒輪泵以其堅固的設計、穩定的性能和出色的適應性，成為工程師和技術人員值得信賴的選擇。這款緊湊型正排量泵憑借其成熟的技術和 Johnson Pump 的品質保障，在全球眾多工業場景中默默發揮著關鍵作用。

一、 核心優勢：堅固、緊湊、可靠

833S-7 詮釋了 Johnson Pump 對工業泵核心價值的理解：

·         可靠性： 核心部件采用高強度鑄鐵 (GG25/EN-GJL-250) 制造，具有優異的耐磨性和抗沖擊能力。精密加工的齒輪和軸確保了長久穩定的運行壽命，顯著降低意外停機風險。

·         緊湊設計： 其小巧的體積是空間受限應用的理想選擇，便于在設備內部或管道系統中靈活安裝集成。

·         維護便捷： 模塊化設計和標準化接口（如符合 ISO 2858 標準的后拉出設計）使得泵的拆卸、檢查和維護變得異常簡單，顯著減少維護時間和成本。

·         寬廣的流體適應性： 通過選用合適的密封材質和齒輪箱材料，能夠安全處理多種工業流體，包括各類潤滑油、液壓油、柴油、輕質燃料油、合成液、冷卻液以及許多非腐蝕性化學液體（需嚴格驗證兼容性）。

·         性價比高： 在保證 Johnson Pump 品質的同時，提供了競爭力的購置成本和極低的總擁有成本（TCO），尤其得益于其長壽命和易維護性。

二、 技術參數詳解：精準匹配需求

深入了解 833S-7 的技術規格是選型成功的關鍵：

·         工作原理： 基于成熟的外嚙合齒輪泵原理。電機驅動主動齒輪旋轉，帶動從動齒輪嚙合運轉。齒輪在吸入端分離形成局部真空吸入液體，在排出端嚙合將液體擠壓出去，提供連續穩定的無脈動流量（相比內嚙合或葉片泵，其流量脈動相對更平緩）。

·         排量： 標準排量為 7 cm³/rev (立方厘米每轉) 或 0.427 in³/rev (立方英寸每轉)。這是泵每旋轉一圈理論上排出的液體體積，是計算實際流量的基礎。

·         流量范圍： 實際流量取決于排量和轉速。在典型轉速范圍 (500 - 1750 rpm) 內，流量大致在 3.5 到 12.25 升/分鐘 (0.92 到 3.24 美加侖/分鐘) 之間。具體流量需根據實際工況（轉速、粘度、壓力）計算。

·         壓力能力：

o    大允許工作壓力 (MAWP)： 通常為 16 bar (232 psi)。這是泵殼體結構能安全承受的高持續壓力。

o    大壓差 (ΔP max)： 同樣為 16 bar (232 psi)。這是泵進出口之間允許的大壓力差，是泵實際工作能力的直接體現。

·         溫度范圍： 標準配置通常適用于 -20°C 至 +140°C (-4°F 至 +284°F) 的介質溫度。特殊密封和材質可選以擴展范圍（如低溫或更高溫應用）。

·         粘度范圍： 設計可高效處理 1 到 1000 cSt (厘斯) 粘度的流體。對于粘度流體，可能需要降低轉速或加熱介質以確保充分填充齒腔。

·         連接方式：

o    進出口： 標準配置為 G 1″ (BSPP 1英寸 平行管螺紋)。提供靈活的法蘭連接選項 (DIN/ANSI) 以適應不同管道系統。

o    軸封： 標配單端面機械密封，是可靠性和性價比的平衡之選。根據介質特性，可提供多種彈性體（如 NBR, FKM/Viton®, EPDM）和硬質材料（如碳化硅/SiC）組合，滿足嚴苛工況需求。

o    驅動端： 通常為標準圓柱軸伸或帶鍵槽設計，方便通過聯軸器連接電機。

·         材料：

o    泵體/齒輪箱/端蓋： 高強度灰口鑄鐵 (GG25/EN-GJL-250)，提供堅固支撐。

o    齒輪與軸： 表面硬化鋼，確保核心傳動部件的耐磨性和強度。

o    軸承： 滑動軸承（襯套），通常由燒結青銅或特殊聚合物材料制成，具有自潤滑性，適用于多種流體環境。

·         轉速： 推薦工作范圍通常在 500 - 1750 rpm。轉速受粘度影響（高粘度需更高轉速保證填充），高轉速受限于機械強度和吸油能力（避免氣蝕）。

·         轉向： 通常設計為單向旋轉（從驅動端看，多為順時針方向）。訂購時需明確所需轉向。

*表：Johnson Pump 833S-7 核心技術參數摘要*

三、 核心應用場景：小流量領域的多面手

833S-7 憑借其穩定性和適應性，活躍于眾多工業領域：

1.      工業潤滑系統：

o    集中潤滑站： 為軸承、導軌、鏈條等提供精確計量的潤滑油或潤滑脂（需配備油脂泵附件）。

o    齒輪箱/變速箱： 提供強制循環潤滑油，確保齒輪和軸承充分潤滑冷卻。

o    液壓系統補油： 作為小型液壓站的補油泵或循環過濾泵。

2.      化工與過程工業：

o    化學藥劑添加/計量： 精確輸送添加劑、催化劑、抑制劑、著色劑等（必須嚴格驗證材質兼容性）。

o    溶劑轉移： 在小型批次處理或實驗室環境中轉移溶劑。

o    工藝液循環： 在反應釜夾套或小型熱交換器中循環導熱油或工藝液。

3.      船舶與海工：

o    發動機潤滑油輸送/循環： 用于輔助發動機或小型柴油機的潤滑油系統。

o    燃油輸送/升壓： 在燃油供給系統中作為前置增壓泵或轉移泵。

o    艙底水泵： 處理含油污水（需選擇合適密封和材質）。

o    小型液壓動力單元 (HPU)： 為舵機、艙口蓋等提供液壓動力。
型號示例；  TLP0040： 泵速1200RPM，輸入軸直徑19MM， 扭矩108N/M

　　   TLP0100： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M

　　   TLP0140： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M

　　   TLP0230： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M

　　  衛生級葉輪泵TopWing系列：垂直位置的自排水轉子外殼，轉子外殼內部的自排水機械密封，干凈的O形環位置，316 L不銹鋼閥體和蓋，光滑的標準表面

　　   TW1/0041：排量0.041(DM3/REV)， 容量3.4(M3/H)，標稱連接內徑25(MM)， 工作壓力15(BAR)， 轉速1400(RPM)

　　   TW1/0082：排量0.082(DM3/REV)， 容量6.9(M3/H)，標稱連接內徑25(MM)， 工作壓力7(BAR)， 轉速1400(RPM)

　　   TW2/0171：排量0.171(DM3/REV)， 容量12.3(M3/H)，標稱連接內徑40(MM)， 工作壓力15(BAR)， 轉速1200(RPM)

　　   TW2/0343：排量0.343(DM3/REV)， 容量24.7(M3/H)，標稱連接內徑40(MM)， 工作壓力7(BAR)， 轉速1200(RPM)

4.      制造與機械設備：

o    機床冷卻液輸送： 為加工中心、車床、磨床等提供切削液或冷卻液循環。

o    設備內部油路循環： 如壓縮機、減速機內部的潤滑油循環。

o    測試臺架供油： 為發動機、變速箱等測試臺架提供潤滑油或液壓油。

5.      能源與發電：

o    小型發電機潤滑： 備用發電機組的潤滑油循環。

o    變壓器油處理： 在變壓器維護中用于油品轉移或過濾循環（需兼容材料）。

6.      其他：

o    移動設備： 小型工程機械或農業設備的輔助液壓或潤滑系統。

o    過濾系統： 作為旁路過濾或離線過濾系統的動力源。

四、 選型與使用關鍵考量：確保佳性能

為了充分發揮 833S-7 的性能并延長其使用壽命，選型和使用時需特別注意：

1.      流體兼容性： 這是重要的前提！ 必須確保泵的所有過流部件材料（特別是機械密封的彈性體和摩擦副材質）與所輸送的介質兼容。咨詢 Johnson Pump 技術手冊或聯系供應商獲取詳細的化學兼容性指南。例如，輸送強溶劑或強酸強堿時，標配的 NBR 密封可能不適用，需選用 FKM (Viton®) 或 PTFE 材質密封。

2.      系統壓力： 確保泵的實際工作壓力（特別是進出口壓差 ΔP）始終低于其大允許值 (16 bar)。在接近大壓力運行時，會顯著增加磨損并縮短壽命。系統中應安裝安全閥（溢流閥）提供過壓保護。

3.      粘度與轉速： 流體粘度直接影響泵的性能和轉速選擇：

o    高粘度 (>100 cSt)： 需要降低轉速（通常推薦 <1000 rpm）以確保齒輪腔能充分吸入液體，避免“干轉”和氣蝕。有時甚至需要對介質預熱以降低粘度。

o    低粘度 (<10 cSt)： 高轉速下運行效率更高。需注意確保良好的吸入條件（正壓進油或短吸程），防止氣蝕。

4.      吸入條件： 齒輪泵自吸能力有限，尤其是處理低粘度流體時。理想情況是提供正壓進油（如油箱高于泵中心線）。若必須吸升，應盡量縮短吸程（通常建議 <1-1.5米），增大吸油管徑，減少彎頭，并確保管路絕對密封。吸油口安裝過濾器是必須的，但需注意其壓降不能過大。

5.      過濾： 強烈建議在吸油口安裝吸濾器（如 100-150 目/100-150µm），并在回油路或壓力管路安裝壓力過濾器（精度根據系統清潔度要求選擇，如 10-25µm），以保護齒輪、軸承和密封免受顆粒污染磨損。保持油液清潔是延長泵壽命的關鍵。

6.      密封選擇： 根據介質、溫度、壓力選擇合適的機械密封材質組合。對于易結晶、含固體顆?；驕囟鹊墓r，可能需要特殊設計的密封（如雙端面密封、沖洗方案）。密封失效是泵故障的常見原因之一。

7.      安裝與對中： 確保泵安裝穩固，避免管道應力傳遞到泵體上。電機與泵之間的聯軸器必須精確對中，否則會導致軸承和軸封過早磨損、振動和噪音。使用撓性聯軸器有助于補償微小的對中偏差。

8.      啟動與運行：

o    啟動或長期停用后啟動，務必確保泵腔內充滿液體（可手動從出口灌泵）。

o    啟動前點動電機，檢查轉向是否正確。

o    避免長時間干轉，這會在幾秒內損壞機械密封。

o    監控運行噪音、振動和溫升，異常情況及時停機檢查。

9.      維護： 定期檢查軸封是否有泄漏、軸承區域溫度是否異常、運行聲音是否正常。按照制造商建議的周期更換機械密封（預防性維護）和過濾器濾芯。保持泵及周圍環境清潔。

五、 維護、備件與技術支持

·         易損件： 主要的易損件包括機械密封組件、滑動軸承（襯套）、軸封O型圈。建議根據運行時間和工況進行預防性更換。

·         備件獲?。?/b> Johnson Pump 擁有全球化的銷售和服務網絡?？赏ㄟ^授權經銷商、在線備件平臺或直接聯系 Johnson Pump 獲取正品備件（如密封維修包 K833S）。強烈建議使用原廠備件以確保匹配性和可靠性。
