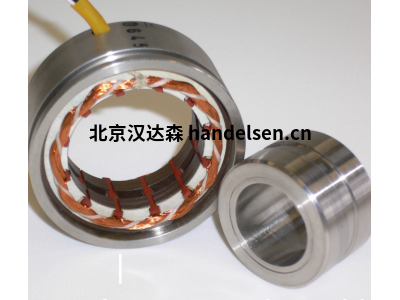

瑞士Admotec Precision變壓器RO3620-K-R010
?
RO3620 是一款無框架尺寸為15的實心轉子解算器,具有 36 毫米定子外徑和 20 毫米氣隙直徑。它適用于直徑達 12 毫米的軸。
RO3620 規范
質量(重量) 85克
最大速度
RO3620-x-R型號 100kRPM
RO3620-x-V型號 110kRPM
轉子轉動慣量
RO3620-x-R型號 20
RO3620-x-V型號 40
初級直流電阻 13
次級直流電阻 20
產品概述
Admotec RO Series Rotasyn是一款無框架、無刷、可變磁阻式固體轉子解析器,專為航空航天、油井鉆探、核環境等嚴苛應用設計。該系列解析器相比傳統解析器具有更高的性能和可靠性,適用于測量和反饋應用。
主要特點
無磨損與老化:固體轉子設計,無需繞組,提高了設備的耐用性。
抗震抗沖擊:能夠在惡劣環境下穩定工作。
高速度、低慣性:適合高速旋轉場景。
強抗噪能力:提高測量準確性。
高可靠性:更少的部件和更簡單的結構減少了故障點。
非接觸設計:固體轉子可以在液壓油等液體中工作。
兼容性與可替換性:與傳統無刷解析器機械和電氣兼容,可直接替換。
定制化服務:提供多種定制化選項,滿足不同應用需求。
產品規格
工作溫度:不同型號的工作溫度范圍從-196°C至+220°C。
沖擊與振動:能夠承受高達20G的沖擊和10G的振動(10–500 Hz, 0.5 Hr)。
氣隙:標稱氣隙為0.3mm。
激勵頻率:典型值為5至50kHz,推薦值為10kHz。
激勵幅度:典型值為2至12Vrms。
變換比:0.50 V/V ±10%。
角度誤差:典型值為±30弧分,最大值為±60弧分。
產品系列
RO2010:適合直徑最大為4mm的軸,重量為30克,最大轉速可達150/160 kRPM(標準/高速型)。
RO3620:適合直徑最大為12mm的軸,重量為85克,最大轉速可達100/110 kRPM(標準/高速型)。
RO5032:適合直徑最大為20mm的軸,重量為190克,最大轉速可達60/65 kRPM(標準/高速型)。
RO7557:適合直徑最大為47mm的軸,重量為300克,最大轉速可達25/28 kRPM(標準/高速型)。
應用領域
工業轉速計
電機反饋
張曼麗 QQ:3541447690 手機:18500768072 電話:010-64714988-195 傳真:010-84786709-667 郵件:sales95@handelsen.cn |
![]() |
![]() |
角度測量
航空航天
油井鉆探
高速主軸
AC和DC伺服電機
飛行控制系統
液壓泵
核環境
工作原理
Rotasyn解析器的工作原理類似于旋轉式可變差動變壓器(RVDT),其中固體轉子作為磁閥完成磁通路徑。能量從初級線圈通過氣隙傳遞到轉子上的正弦形磁極,轉子確定定子孔內耦合發生的角位置,從而確定輸出信號的相對幅度。
