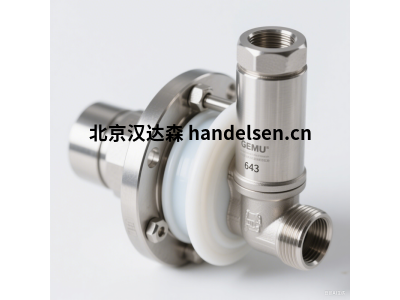

GEMÜ 643 衛生型隔膜閥：潔凈流體的精密守護者

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在食品飲料、生物制藥、精細化工等高衛生要求領域，流體的輸送控制絕非小事。任何微小的污染、殘留或死角都可能引發產品變質、批次報廢甚至安全風險。德國 GEMÜ 公司憑借其深厚的技術積淀，打造的 643 系列衛生型隔膜閥，正是為應對這些嚴苛挑戰而生的精密解決方案，成為潔凈流體系統中關鍵組件。

一、核心定位：為潔凈而生

GEMÜ 643 閥門專為“衛生級”應用量身定制：

·         設計 (Zero Dead Leg): 閥體內部流道光滑流暢，與管道連接處實現近乎的對接，消除傳統閥門常見的滯留區域，確保介質無殘留，杜絕微生物滋生溫床。

·         表面光潔度 (Ra ≤ 0.5 μm): 接觸介質的閥體內腔、隔膜、閥座等關鍵部位，均經過精密拋光處理，達到或超越行業要求的表面粗糙度標準 (如 ASME BPE, EHEDG)，顯著降低附著風險，便于清潔。

·         密封隔離性: 隔膜設計將工作介質與閥門驅動機構（如閥桿、執行器）隔離開來，100% 杜絕外部污染風險，也保護了驅動部件免受介質腐蝕。

·         化學兼容性: 選用符合 FDA、EC1935/2004 等法規要求的材料（如高品質 EPDM, FKM, FFKM 隔膜，316L 不銹鋼閥體），確保與各種食品、藥品、清洗劑及工藝流體的兼容性。

·         嚴苛認證保障: 廣泛符合并取得如 3-A Sanitary Standards, EHEDG Type EL Class I, ASME BPE 等全球衛生認證，是進入高規范行業的通行證。

二、匠心設計：性能與可靠性的基石

643 系列的成功源于其精妙的結構設計：

1.      閥體結構:

o    材質: 通常采用低碳奧氏體不銹鋼 1.4404 / 316L，提供優異的耐腐蝕性和機械強度。

o    連接方式: 提供符合衛生標準的連接方式：

§ 卡箍連接 (Clamp - DIN 32676 / ISO 2852): 主流選擇，拆裝快速便捷，密封可靠。

§ 焊接端 (Butt Weld - DIN 11866): 提供性、無泄漏的連接，適用于潔凈或壓力要求。

§ 螺紋連接 (Thread - DIN 11851): 在某些特定場景下使用。

§ 法蘭連接 (Flange): 滿足特定管道設計要求。

o    流道優化: 精心設計的流線型內腔，大限度減少壓降，保證流體順暢通過。

2.      隔膜 - 核心密封元件:

o    材質: 提供多種高性能彈性體以適應不同需求：

§ EPDM (乙丙橡膠): 優異的耐蒸汽、耐熱水、耐弱酸堿性能，經濟通用之選。

§ FKM/FPM (氟橡膠): 耐高溫、耐化學腐蝕性（尤其耐油、溶劑），適用于更苛刻的化學環境。

§ FFKM (全氟醚橡膠): 頂級的耐化學性和耐高溫性，近乎“萬用”，適用于工況。

§ Silicone (硅橡膠): 優異的耐高溫性和低吸附性，常用于溫度或特定生物應用。

o    多層結構: 常采用增強纖維層夾在彈性體層之間的設計，顯著提升隔膜的機械強度、耐壓能力和使用壽命，同時保持優異的彈性密封性能。

o    精確成型: 確保與閥體輪廓貼合，實現可靠密封和流暢的開關動作。

3.      閥蓋/執行機構連接:

o    提供多種標準接口，可輕松連接手動手柄（如手輪、蝴蝶手柄）、氣動執行器（單作用/雙作用）或電動執行器，實現靈活的操作和控制方式。

三、工作原理：簡單可靠，隔離無憂

隔膜閥的工作原理直觀而高效：

1.      關閉狀態: 當執行機構（手動或自動）向下施加力時，推動閥桿，進而壓迫隔膜中央部位向下變形，使隔膜緊密貼合在閥體內光滑的堰狀或直通式閥座上，形成可靠密封，阻斷流體。

2.      開啟狀態: 當執行機構向上提起時，閥桿對隔膜的壓迫力釋放。隔膜依靠自身的彈性恢復力向上回彈，脫離閥座，形成暢通的流道，允許介質流過。隔膜在整個運動過程中始終作為隔離屏障存在。

四、核心優勢：為何選擇 GEMÜ 643？

·         無可匹敵的衛生性能: “零死角”、高光潔度、隔離的設計是其立足之本，是保證產品質量和安全的關鍵防線。

·         的可靠性: 堅固的 316L 不銹鋼閥體、多層增強隔膜、精密的制造工藝，確保了閥門在長期、高頻次使用下的穩定性和長壽命。

·         密封性: 隔膜對閥座的線性密封方式，即使在低壓或含顆粒介質中也能提供出色的密封效果。

·         維護簡便快捷: 隔膜作為主要易損件，更換極其方便（通常只需拆下閥蓋螺栓）。模塊化設計減少了維護停機時間和成本。無需特殊工具即可進行在線維護 (CIP/SIP 在位清洗/滅菌)。

·         廣泛的適用性:

o    介質: 從純凈水、糖漿、乳制品、藥液到溫和的酸、堿、溶劑、蒸汽等。

o    溫度: 根據所選隔膜材質，可覆蓋從極低溫到 +180°C (EPDM/FKM) 甚至更高 (FFKM) 的范圍。

o    壓力: 標準設計通?？蓾M足 DN10 至 DN100 管道常用的壓力等級要求 (如 PN10)。

o    CIP/SIP 兼容: 適應在線清洗和蒸汽滅菌的嚴苛要求。

·         靈活的操作方式: 輕松適配手動、氣動、電動操作，滿足自動化控制需求。

·         全球認證認可: 擁有行業主流衛生認證，滿足全球市場的合規要求。

五、典型應用領域

GEMÜ 643 閥門的身影活躍在一切需要高潔凈度保障的流體處理環節：

·         生物制藥: 純化水、注射用水 (WFI)、培養基、緩沖液、發酵液、藥液、CIP/SIP 管路、生物反應器進出料等。

·         食品飲料: 牛奶、果汁、酒類、飲料、糖漿、食用油、添加劑、工藝用水、CIP 回路等。

·         化妝品: 乳液、膏霜、香水、原料液、工藝用水等。

·         精細化工: 高純化學品、電子級溶劑、添加劑等需要避免污染或交叉污染的場合。

·         微電子/半導體: 超純水 (UPW)、高純化學品輸送系統。

六、選型與使用要點

·         介質兼容性: 首要考慮！ 必須根據具體流體的化學性質、溫度、濃度仔細選擇閥體材質（通常 316L）和關鍵的隔膜材質 (EPDM, FKM, FFKM 等)。務必參考 GEMÜ 提供的化學兼容性表。

·         工藝參數: 明確工作壓力、工作溫度范圍、管道尺寸 (DN)、連接方式要求。

·         操作方式: 選擇手動（手柄類型）、氣動（執行器類型、單/雙作用、控制信號）或電動執行器。

·         衛生標準: 確認所需滿足的具體行業認證 (如 3-A, EHEDG, BPE)。

·         安裝與維護: 嚴格按照規范安裝，確保對中和密封。定期檢查隔膜狀態并按計劃進行預防性更換是保證長期可靠運行的關鍵。利用其易于維護的設計優勢。

七、總結

GEMÜ 643 衛生型隔膜閥絕非簡單的管道開關。它融合了德國精密工程、對衛生標準的深刻理解以及對材料科學的應用。其標志性的設計、隔膜密封技術和頂級的表面處理工藝，為食品、制藥等生命健康相關行業構筑了一道堅實的防護屏障，確保了流體的純凈、工藝的安全和終產品的品質。

在選擇高潔凈流體系統的控制元件時，GEMÜ 643 系列代表了一種對質量、可靠性和合規性的承諾。它不僅是滿足嚴苛衛生要求的工具，更是保障企業生產安全、提升產品質量、贏得市場信任的重要基石。在追求“零污染”和“絕對潔凈”的現代工業領域，GEMÜ 643 始終是工程師們值得信賴的精密衛士。
