德國Stromag NFF63電磁雙面制動器低慣性能夠承受高負荷和頻繁的制動操作

一、產品概述

NFF電磁雙面制動器屬于彈簧式電磁雙面制動器，是一種可靠的彈簧加載式電磁雙面制動裝置，可作為保持制動器和工作制動器。當制動器的線圈通電時，會產生磁場，磁場吸引銜鐵盤，使彈簧被壓縮，從而釋放帶有摩擦襯片的摩擦盤，此時制動器處于松開狀態，設備可以正常運轉。當線圈斷電時，磁場消失，彈簧恢復原狀，推動摩擦盤與銜鐵盤或制動盤緊密貼合，產生摩擦力，實現制動效果，使設備停止運轉。

結構堅固、設計可靠且具有低慣性，能夠承受高負荷和頻繁的制動操作，同時低慣性有助于快速響應制動需求

可靠的彈簧式電磁雙面制動器。幾乎適用于所有工業應用的保持和工作制動器。以及港口和船用起重機、集裝箱運輸廠、長途行駛驅動、起重和小車行走齒輪，適用于海水環境和類似的惡劣環境。

二、產品特征

制動扭矩范圍 20 - 10,000 Nm

防護等級高達 IP66

所有部件均具有特殊的表面保護

型式認證：DNVGL

安裝簡單，無需拆卸制動器

堅固、可靠的設計，低慣性

制動不會產生任何額外的軸向力或徑向力。

出色的散熱性能

多種選項，如轉速表安裝、接線盒、防冷凝加熱器、用于監控開關狀態和/或磨損指示的微動開關

整流器和快速開關單元可優化開關舒適度可根據要求進行定制

三、技術特性

最大速度：1800 - 5300 轉/分

直徑：150 - 750 毫米

靜態扭矩：22 - 11,000 牛米

動態扭矩：20 - 10000 牛米

帶線圈的線圈主體:熱等級155，氮碳共滲和后氧化處理

外體:采用海防鋁制造，具有大檢查孔，手動釋放杠桿和密封軸承

電樞板;特殊保護氮碳共滲和后氧化

制動法蘭:特殊保護氮碳共滲和后氧化

摩擦襯墊;在高溫范圍內具有低扭矩衰減和低磨損率。高熱容量

端蓋:采用海防鋁制造，配有靜止加熱器

輪轂:氮碳共滲和后氧化處理

固定螺釘:全不銹鋼

飛線:1米長

可用電壓：24V直流、103V直流、190V直流和 207V直流

切換模塊:

半波或全波

快速切換單元

。內置端子盒

安裝在電機接線盒中的附件

可選配件:

帶調節環的簡單調整

手動釋放桿

轉速表/端蓋配置

桉線盒

微動開關用于監控切換狀態或磨損監測靜止加熱器

四、應用

工業應用中的保持制動和工作制動變體

適用于碼頭、港口和海洋起重機制動，適合海水環境

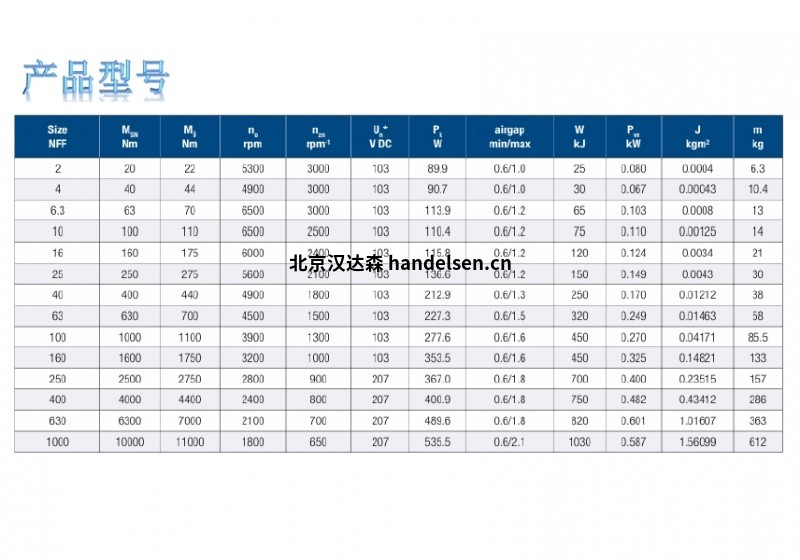

五、產品型號

NFF6.3

NFF10

NFF16

NFF25

NFF40

NFF63

NFF100

NFF160

NFF250

NFF400

NFF630

NFF1000
