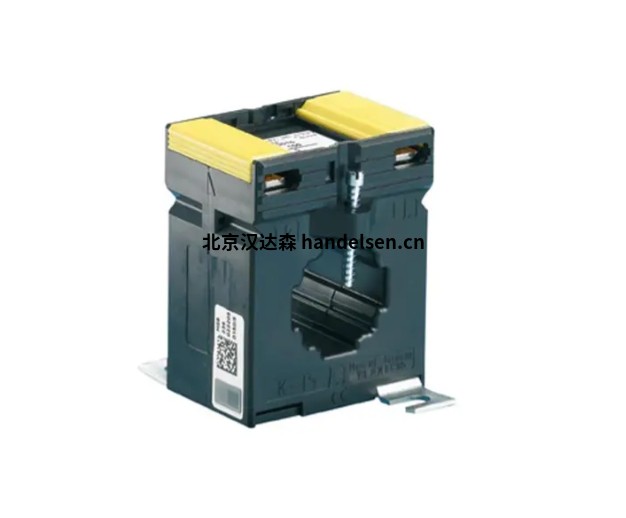

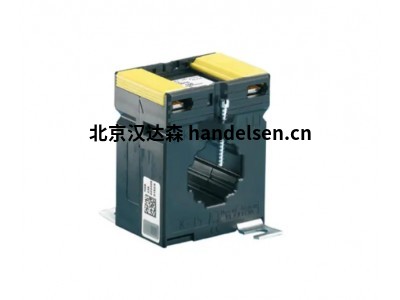

德國MüLLER-ZIEGLER電流互感器SW3010插入式采用按扣設計
德國MÜLLER-ZIEGLER電流互感器SW3010插入式采用按扣設計
四、應用領域
一、概述
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
電流互感器主要用在那些直接測量電流既不可能也不方便的地方。它們是特殊配置的變壓器，能夠將一次電流轉換為(通常)較低的二次電流，并且將兩種電流分離開(通過電勢差)。通過利用鐵芯材料的飽和物理原理，能夠額外保護次級電路，使其免受系統故障時產生的高電流影響。連接設備的準確性和安全性直接取決于所使用的電流互感器的質量。
電流互感器將高初級電流轉換為可測量的次級電流，標準電流為 1 或 5 安培。各種精度等級和 VA 等級是可能的。SW“R”系列電流互感器具有盡可能小的設計和大母線尺寸。SW 系列 CT 以其多種類型給人留下深刻印象。
SW 3010用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm 的插入式電流互感器
SW 3010電流互感器精度等級為 1 級，能確保電流測量結果準確可靠，達到高精度測量的目的?？沙惺芨唠娏髫撦d，有效保護設備免受損壞，提高系統運行的安全性和穩定性。
SW 3010電流互感器通過光耦合器實現輸入和輸出信號的電氣隔離，能防止信號干擾，保障信號傳輸安全。輸出具備開路和短路保護功能，可在異常情況下自動保護設備，降低設備故障風險。
SW 3010電流互感器適用時安裝方便，采用帶按扣設計，可快速安裝和拆卸，便于維護和更換。
二、產品特點
高精度測量：能為電流測量提供準確可靠的數據，確保測量結果的精準性，滿足各種高精度測量需求。
高過載能力：可以承受高電流負載，有效保護設備免受損壞，增強了系統運行的安全性和穩定性，降低因電流過載而導致設備故障的風險。
電氣隔離：通過光耦合器實現輸入和輸出信號之間的電氣隔離，防止信號傳輸過程中受到干擾，同時也提高了操作人員和設備的安全性。
保護功能完善：輸出具備開路和短路保護功能，當出現異常情況時，能自動啟動保護機制，避免設備因開路或短路而受損，延長設備使用壽命。
安裝便捷：采用帶按扣設計，無需借助特殊工具，即可快速完成安裝和拆卸操作，大大提高了工作效率，方便設備的維護和更換。
三、主要參數：
型號: SW 3010
寬度:60 毫米
深度:40/58 毫米
母線尺寸:30x10 毫米
園形條件:直徑 28 毫米
額定電流：一次側電流最大為 50A，二次側電流為 1A
配件包括腳固定支架:
母線固定材料
次級端子
蓋子
重量:約350克
四、應用領域
工業自動化：適用于各類自動化設備和系統。
電力系統：在電力設備的電流監測和控制方面發揮著重要作用。
科研和教學：能夠滿足科研和教學領域對精確電流測量和記錄的需求。
五、常用型號
SW-S 2010
插入式電流互感器 適用于 20 x 10 mm 母線或 Ø 19.2 mm 圓形導管
SW 2010
插入式電流互感器 用于 20 x 10 mm 母線或 Ø 20 mm 圓形導管
SW-S 3010
插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 26 mm
SW 3010
插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm
SW-L 3010
插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm
SW-K 3010
插入式電流互感器 用于母線 PL 30 x 10 mm 或圓形導管 Ø 28 mm
SW-S 4010
插入式電流互感器 用于母線 PL 40 x 12 mm 或圓形導管 Ø 26 mm
SW 4010
插入式電流互感器 用于 PL 40x10 mm、2x30x5 mm 母線或 Ø 32 mm 圓形導管
SW-L 4010
插入式電流互感器 用于 PL 40x10 mm、2x30x5 mm 母線或 Ø 32 mm 圓形導管
SW-S 5010
插入式電流互感器 用于母線 PL 50x12 mm、2x40x10 mm 或圓形導管 Ø 44 mm
SW 5010
插入式電流互感器 用于母線 PL 60x10 mm、30x40 mm、2x50x10 mm 或圓形導管 Ø 44 mm
SW 6010
插入式電流互感器 用于母線 PL 63x10 mm、2x50x10 mm 或圓形導管 Ø 44 mm
SW 6030
插入式電流互感器 適用于 PL 60x30 mm、50x40 mm 母線或 Ø 44 mm 圓形導管
SW 8010
插入式電流互感器 用于母線 PL 80x10 mm、60x30 mm、2x60x10 mm 或圓形導管 Ø 55 mm
SW 10010
插入式電流互感器 用于母線 PL 100x10 mm、2x80x10 mm 或圓形導管 Ø 70 mm
SW 10055
插入式電流互感器 用于 PL 100x55 mm 母線或 Ø 55 mm 圓形導管
SW 20010
插入式電流互感器 用于母線 PL 2x100x10 mm、3x80x10 mm 或圓形導管 Ø 85 mm
SW 12330
插入式電流互感器 用于母線 PL 123x30 mm、3x100x10 mm 或圓形導管 Ø 100 mm
SW 12838
插入式電流互感器 用于母線 PL 128x38 mm
