ROSTA 振動元件ABI38用于支撐或懸掛各種設計和驅動系統的自由振蕩振動設備

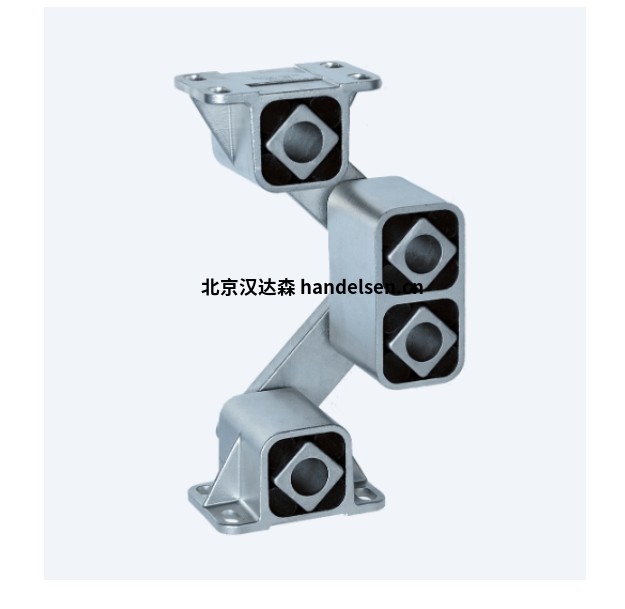

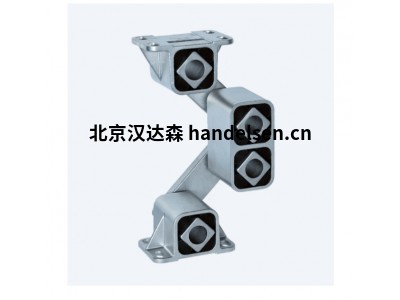

ABI型ROSTA振蕩支座為免維護彈性搖桿，用于支撐或懸掛各種設計和驅動系統的自由振蕩振動設備。它們在輸送方向上輔助提供驅動力，并確保機器振蕩部分的良好線性導向。振蕩支座的受電弓結構允許在負載下產生較大的彈簧撓度，從而產生較低的固有頻率（低至約2.2 Hz），因此對支撐結構具有極高的隔振效率。ROSTA振蕩支座較高的橫向穩定性可防止篩殼在通過共振頻率時的擺動，這是螺旋彈簧裝置的典型特征。

所有ABI型振蕩支座均采用不銹鋼制作（AISI 304），且可與藍色AB型振蕩支座互換！



產品特點

免維護設計：采用特殊的材料和結構設計，無需定期進行維護保養，減少了設備的停機時間和維護成本。

良好的彈性與減震性能：能夠在負載作用下產生較大的彈性形變，固有頻率低至約 2.2Hz 及以下，可提供大于 98% 的隔震效果，有效吸收和隔離振動能量，保護系統的基礎結構，減少震動對建筑物的損壞。

多種功能集成：具有扭簧、樞軸軸承和防振支座的三合一功能，操作角度為 ±30 度，一個元件即可滿足多種需求，簡化了設備的結構設計。

高橫向穩定性：在通過共振頻率時，能有效防止篩箱出現典型的晃動，保證了設備運行的穩定性和可靠性。

材質優良：采用不銹鋼（AISI 304）材質制成，具有耐腐蝕、耐磨損的特點，可適用于 - 40℃到 + 80℃的環境溫度范圍，即使在惡劣的工作環境下也能保持良好的性能。



技術參數

型號：ABI 38。

負載范圍：600-1600N。

固有頻率：3.0-2.4Hz。

尺寸參數：A 尺寸為 305mm，B 尺寸為 225mm，C 尺寸為 120mm，D 尺寸為 147mm，E 尺寸為 125mm，F 尺寸為 13x20mm，H 尺寸為 100mm，K 尺寸為 125mm，L 尺寸為 6mm，N 尺寸為 21mm，M 尺寸為 80mm，Z 尺寸為 40mm，重量為 7.6kg。



ROSTA振動元件系列

1）ABI 型

ABI 型用于支撐或懸掛自由振動類型的設備，有 ABI 15、ABI 18、ABI 27、ABI 38、ABI 45、ABI 50、ABI 50-2 等型號。其中，ABI 15 負載范圍為 70-180N，固有頻率 4.0-2.8Hz；ABI 38 負載范圍為 600-1600N，固有頻率 3.0-2.4Hz。

2）ABI-HD型

ABI-HD型振蕩支座是ROSTA篩分機懸掛的AB型支座系列的“重型”版。例如，與標準版本AB 50-2相比，ABI-HD 50-2型的承載能力提高了40%，固有頻率略高

3）ESL型

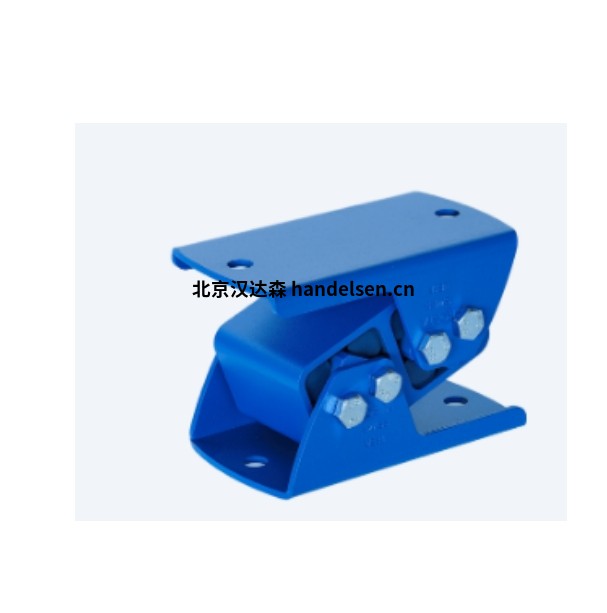

ESL型ROSTA彈性減震裝置可吸收中低頻振動，設計用于承受壓縮、拉伸和剪切載荷以及復合型載荷。

4）AB - D 型

與 AB 型相比，在緊湊設計下具有更高的負載能力。型號包括 AB - D 18、AB - D 27、AB - D 38、AB - D 45、AB - D50。其中 AB - D 18 負載能力為 500-1200N，固有頻率 6.1-4.4Hz；AB - D 50 負載能力為 4000-9000N，固有頻率 3.7-2.9Hz。

5）AB 型

為免維護的彈性搖臂，適用于各種機器設計和規格。型號有 AB 15、AB 18、AB 27、AB 38、AB 45、AB 50 等，還有 AB 50 TWIN、AB 50-2 TWIN 等特殊雙胞胎結構型號，負載能力更強。

4）V 型

V 型是多向阻尼器，可承受壓縮、拉伸和剪切載荷以及組合載荷，能安裝在任何所需位置。型號有 V 15、V 18、V 27、V 38、V 45、V 50 等。例如 V 15 負載能力為 300-800N，固有頻率 30-23Hz；V 38 負載能力為 2600-5000N，固有頻率 14-12Hz。





應用領域

篩分設備：如振動篩、圓振動篩等，用于支撐篩體，保證篩分過程的穩定性和高效性，提高篩分質量。

振動給料設備：例如振動給料機，為給料過程提供穩定的彈性支撐，確保物料均勻、連續地給料。

振動輸送設備：像振動輸送機，幫助輸送物料，減少振動對輸送系統的影響，提高輸送效率。
