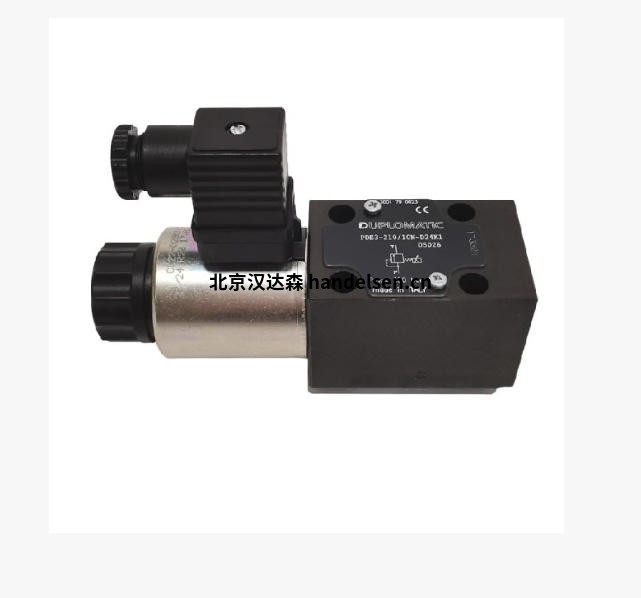

Duplomatic 液壓閥PRE3G系列適用于液壓回路的壓力調節



Duplomatic 液壓閥 PRE3G 是一款先導式比例壓力閥，帶集成放大板，適用于液壓回路的壓力調節，壓力調節與電磁鐵輸入電流成比例。

Duplomatic 液壓閥PRE3G系列有 4 - 70bar、4 - 140bar、5 - 210bar、5 - 350bar 四種壓力控制范圍。內置集成放大板，帶有數字放大板（驅動器），包含微處理器?？蓪㈦妷夯螂娏鬏斎胄盘栟D化為數字值，能實現上升和下降斜坡、增益限制、死區補償、特性曲線線性化等功能，還可動態調節 PWM 頻率，保護電磁鐵輸出不受短路影響。

液壓閥 PRE3G 具有精確壓力調節功能，可廣泛應用于機床、注塑、冶金等行業。



技術參數：

壓力范圍：可達 350bar

流量參數：可達 40l/min

額定電壓： 24VDC，

消耗功率： 50W，

電流 ：1.88A，

電壓輸入信號： 0-10VDC（阻抗 Ri>50KΩ），

電流輸入信號： 4-20mA（阻抗 Ri=500Ω）。

工作油溫范圍： - 20℃至 + 80℃，

油液粘度范圍： 10-400cSt，推薦油液粘度 25cSt，



功能特性

比例壓力調節：屬于先導式比例壓力閥，壓力調節與電磁鐵輸入電流成比例，可精準調節液壓回路壓力，適用于需要精確壓力控制的場合。能提供四種壓力控制范圍，可達 350bar，在流量 10l/min 條件下由工廠設定全壓力范圍，更高流量會使全壓力范圍相應增大。

集成電子控制：內置集成放大板，帶有數字放大板（驅動器），包含微處理器?？蓪㈦妷夯螂娏鬏斎胄盘栟D化為數字值，能實現上升和下降斜坡、增益限制、死區補償、特性曲線線性化等功能，還可動態調節 PWM 頻率，保護電磁鐵輸出不受短路影響。

多種輸入信號兼容：支持電壓輸入信號 0-10VDC（阻抗 Ri>50KΩ）和電流輸入信號 4-20mA（阻抗 Ri=500Ω），可根據實際控制系統需求選擇合適的輸入方式。

良好的電氣性能：額定電壓為 24VDC，消耗功率 50W，最大電流 1.88A，負載率 100%，具備過載和放大板過熱報警功能，電磁兼容性符合 CEI EN 61000 相關標準，絕緣保護等級達 IP65/IP67，抗干擾能力強，工作穩定可靠。

現場總線通信：具有光隔離工業現場總線接口 CAN-Bus ISO 11898，可連接 CAN-Open 網絡，通過 CAN 連接運行診斷程序，方便與其他設備進行通信和集成，實現遠程控制和監測，便于系統自動化管理。

安裝方便：安裝面尺寸符合 ISO 4401（CETOP RP 121H）標準，可通過螺釘或螺栓安裝在平面上，推薦水平安裝或電磁鐵朝下豎直安裝，易于在液壓系統中集成安裝。

適用范圍廣：工作油溫范圍為 - 20℃至 + 80℃，油液粘度范圍 10-400cSt，推薦油液粘度 25cSt，可使用符合 ISO 6743-4 標準的礦物液壓油 HL 或 HM（采用 NBR 密封）等多種油液，允許的最高油液污染度根據 ISO4406:1999 等級為 18/16/13，能適應多種工作環境和液壓介質。



行業應用

機床行業：在數控機床中，PRE3G 可用于液壓系統的壓力控制，如液壓夾緊裝置、液壓工作臺的升降與移動等環節。通過精確調節壓力，能確保工件夾緊牢固且不會因壓力過大損傷工件，同時保證工作臺運動平穩，提高加工精度。

注塑行業：注塑機在注塑過程中，需要精確控制液壓壓力來保證塑料的注射量、注射速度和保壓效果。PRE3G 液壓閥可根據工藝要求，精確調節液壓系統壓力，使注塑產品尺寸更精準，表面質量更好，減少次品率。

冶金行業：在鋼鐵冶煉和軋制設備中，PRE3G 可用于液壓系統對軋制力、張力等進行控制。例如在軋鋼過程中，通過精確調節液壓壓力，能控制軋輥之間的間隙，保證鋼材的厚度均勻性和表面質量，同時可用于冶金設備的液壓壓下系統，實現對板材厚度的精確控制。

建筑機械行業：如混凝土泵車、塔吊、挖掘機等大型建筑機械設備，其液壓系統需要可靠的壓力控制。PRE3G 液壓閥可用于控制泵車的臂架伸縮和擺動壓力，確保臂架動作穩定、精準，同時能在挖掘機的挖掘力控制等方面發揮作用，提高設備的工作效率和可靠性。

航空航天行業：在航空航天領域的零部件加工設備以及地面測試設備中，對液壓系統的精度和可靠性要求極高。PRE3G 液壓閥憑借其高精度的壓力調節性能和穩定的工作特性，可用于相關液壓系統，如飛機零部件加工機床的液壓系統，或飛機起落架地面測試液壓系統等，保障設備的精確運行
