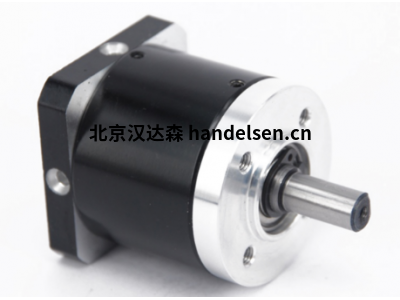

深入解析 maxon motor 減速機 GP 42 C 行星減速箱（型號 118752）：精密動力傳輸的核心

 深入解析 maxon motor 減速機 GP 42 C 行星減速箱（型號 118752）：精密動力傳輸的核心

在精密驅動技術領域，瑞士 maxon motor 的名字代表著性能、可靠性和創新。其產品廣泛應用于醫療技術、工業自動化、航空航天、實驗室設備和機器人等對運動控制要求極為苛刻的領域。在 maxon 龐大的減速機產品線中，GP 42 C 行星減速箱（型號

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

118752） 以其緊湊的結構、出色的效率和廣泛的適用性，成為眾多工程師在匹配 DC 或 EC 電機時的。本文將深入剖析這款減速機的技術細節、功能參數及其核心價值。

一、 GP 42 C (118752) 概覽：精密與堅固的結合

GP 42 C 是一款典型的 行星齒輪減速箱。行星齒輪結構以其高功率密度、高傳動效率、優異的剛性和緊湊的同軸設計而聞名。型號 118752 特指其規格：42mm 直徑機身，金屬外殼（C 代表 Casing metal），并搭配特定的齒輪級選項。

·         核心設計理念： 在小的空間內實現大的扭矩傳遞能力、高精度和長壽命。

·         典型應用場景：

o    協作機器人關節驅動

o    精密醫療設備（如手術機器人、輸液泵、呼吸機驅動器）

o    自動化生產線上的精密定位機構

o    半導體制造設備

o    攝影云臺穩定系統

o    無人機舵機驅動

o    實驗室自動化儀器

·         核心優勢：

o    高功率密度： 行星結構緊湊，扭矩輸出大。

o    高效率： 多齒嚙合分散載荷，減少摩擦損失。

o    高剛性/低扭轉彈性： 確保精確的運動傳遞和快速響應，減少回差影響。

o    高精度/低回差： 精密加工的齒輪和軸承保證了定位精度和重復性。

o    同軸輸入輸出： 簡化機械設計，節省安裝空間。

o    堅固耐用： 金屬外殼提供優異的散熱性和機械保護。

o    低噪音運行： 精密嚙合帶來平穩安靜的運轉。

二、 深入功能參數解析：性能的量化體現

型號 118752 的具體性能由其減速比、齒輪級數、額定扭矩、大扭矩、效率、回差、大輸入轉速、慣量、重量等關鍵參數定義。請注意，118752 是一個基礎型號標識符，它需要與具體的減速比（如 4:1, 16:1, 64:1, 256:1 等）組合才能確定終規格。 以下參數基于常見的 GP 42 C 配置進行說明，具體值會隨減速比不同而變化（見后文表格）。

1.      減速比 (i)：

o    定義： 輸入轉速與輸出轉速之比。GP 42 C 提供多種標準減速比（如 4:1, 5:1, 16:1, 19:1, 27:1, 43:1, 51:1, 64:1, 81:1, 100:1, 256:1 等），通常通過 1 到 4 級行星齒輪串聯實現。

o    意義： 降低輸出轉速，增大輸出扭矩。選擇需平衡轉速、扭矩需求和電機匹配。

2.      額定連續扭矩 (T2N)：

o    定義： 在額定輸入轉速、環境溫度 25°C 條件下，減速箱輸出軸能夠長期連續工作而不超過允許溫升的大扭矩。

o    典型范圍 (GP 42 C)： 根據減速比不同，范圍大致在 5 Nm 到 35 Nm 之間。例如：

§ i=4:1: ~5 Nm

§ i=64:1: ~20 Nm

§ i=256:1: ~35 Nm

o    關鍵點： 這是安全、可持續工作的扭矩基準。實際應用扭矩應 ≤ T2N。

3.      大瞬時扭矩 (T2max)：

o    定義： 減速箱輸出軸能夠短暫承受而不發生機械損壞（如齒斷裂）的大扭矩。通常指峰值或啟動扭矩。

o    典型范圍 (GP 42 C)： 顯著高于額定扭矩，范圍大致在 15 Nm 到 100 Nm 以上。例如：

§ i=4:1: ~15 Nm

§ i=64:1: ~60 Nm

§ i=256:1: ~120 Nm

o    關鍵點： 用于應對啟動、停止、堵轉或意外過載等瞬態工況。不能持續施加。

4.      效率 (η)：

o    定義： 輸出機械功率與輸入機械功率之比。反映能量損失（主要是齒輪嚙合摩擦和軸承摩擦）。

o    典型值 (GP 42 C)： 單級效率通常 ≥ 90%。多級減速箱總效率 = (單級效率)^級數。例如：

§ i=4:1 (1級)：~93%

§ i=64:1 (3級)：~90% * 90% * 90% ≈ 73%

§ i=256:1 (4級)：~90% * 90% * 90% * 90% ≈ 66%

o    意義： 高效率減少能量浪費、降低發熱、延長壽命。是選擇高減速比時的重要考量。

5.      回差 / 齒隙 (Backlash)：

o    定義： 在輸出軸固定時，輸入軸可輕微轉動的角度（通常以角分或度表示）。由齒輪嚙合間隙引起。

o    maxon GP 42 C 標準精度： ≤ 1° (60 arcmin)?？商峁?nbsp;≤ 0.5° (30 arcmin) 的高精度版本。

o    關鍵影響： 回差直接影響定位精度和重復定位精度。在需要精度的場合（如機器人、光學定位），選擇低回差版本至關重要。運行后齒隙可能略有增大。

6.      大輸入轉速 (n1max)：

o    定義： 減速箱輸入軸允許的高持續轉速。

o    典型值 (GP 42 C)： 8000 rpm (與所連接的 maxon 電機匹配性)。

o    意義： 限制輸入轉速，防止因離心力過大或潤滑不良導致過熱和損壞。實際轉速應 ≤ n1max。

7.      容許徑向力 (FR) & 軸向力 (FA)：

o    定義： 作用在減速箱輸出軸上，距離法蘭面特定距離（如 20mm）處，減速箱能夠承受的大靜態徑向力和軸向力。

o    典型值 (GP 42 C)：

§ 徑向力 FR： 約 150 N - 300 N (具體取決于減速比和安裝位置)。

§ 軸向力 FA： 約 80 N - 150 N (具體取決于減速比和方向 - 拉或壓)。

o    關鍵點： 外部負載（皮帶、齒輪、杠桿臂等）產生的力必須 ≤ 容許值，否則會顯著縮短軸承壽命或導致損壞。需精確計算負載工況。

8.      轉動慣量 (J2)：

o    定義： 減速箱輸出軸的等效轉動慣量。

o    典型范圍 (GP 42 C)： 隨減速比增大而增大，范圍大致在 10 gcm² 到 150 gcm² 或更高 (例如 i=256:1 時 J2 很大)。

o    系統設計意義： 減速箱慣量會與負載慣量一起，折算到電機軸上 (J_load_reflected = J_load / i²)。電機軸總慣量 (J_motor + J_gearbox_reflected + J_load_reflected)` 影響系統的動態響應（加速度/減速度能力）和穩定性。選擇減速比時需優化慣量匹配。

9.      重量：

o    典型值 (GP 42 C 金屬外殼)： 約 300 克 到 500 克 (具體取決于減速比)。

10. 防護等級：

o    標準： 通常為 IP 44 (防大于1mm固體異物，防濺水)?？商峁└叻雷o等級（如 IP54）的選項。

o    意義： 滿足不同工作環境（潔凈室、有輕微油污或水汽環境）的需求。

11. 工作溫度范圍：

o    典型： -20°C 至 +100°C (環境溫度)。連續工作在高扭矩或高轉速下時，內部溫升會限制實際可用扭矩。需參考溫升曲線。

三、 關鍵參數隨減速比變化示例 (參考)

下表展示了 GP 42 C (118752) 系列中幾個常見減速比下的關鍵參數變化趨勢 (注：數值為典型范圍示例，具體選型務必查閱 maxon 新 datasheet 或使用 maxon 選型工具)：

參數	單位	減速比 i=4:1 (1級)	減速比 i=64:1 (3級)	減速比 i=256:1 (4級)
額定連續扭矩 (T2N)	Nm	≈ 5.0	≈ 20.0	≈ 35.0
大瞬時扭矩 (T2max)	Nm	≈ 15.0	≈ 60.0	≈ 120.0
效率 (η)	%	≥ 93%	≈ 73%	≈ 66%
回差 (標準)	°	≤ 1.0	≤ 1.0	≤ 1.0
大輸入轉速 (n1max)	rpm	8000	8000	8000
轉動慣量 (J2)	gcm²	≈ 15	≈ 80	≈ 300
容許徑向力 (FR @20mm)	N	≈ 300	≈ 200	≈ 150
重量	g	≈ 320	≈ 400	≈ 480

四、 選型與應用考量

選擇 GP 42 C 118752 減速機，需要系統性地考慮以下因素：

1.      負載需求： 明確應用所需的大連續扭矩 (T2N) 和可能遇到的峰值扭矩 (T2max)。確保減速機的額定值和大值滿足要求，并留有一定安全裕量。

2.      速度需求： 根據負載所需的工作轉速和所選電機的特性（空載轉速），計算所需的減速比 (i)。i = 電機空載轉速 / 所需輸出轉速 (需考慮負載下的實際轉速下降)。

3.      精度要求： 對定位精度和重復性要求的應用（如機器人、光學設備），務必關注回差參數，并考慮選擇高精度 (≤0.5°) 版本。

4.      動態性能： 評估系統的加速/減速需求。計算折算到電機軸的總慣量 (J_total = J_motor + (J_gearbox + J_load) / i²)。過大的慣量比會降低動態響應，可能需要選擇更小的減速比或更大扭矩的電機。maxon 通常建議慣量比 (J_load_reflected / J_motor) < 10:1，高性能應用要求更低。

5.      空間與重量限制： GP 42 C 本身已非常緊湊，但不同減速比長度略有差異。重量也是移動設備（如機器人、無人機）的關鍵因素。

6.      環境條件： 工作溫度、濕度、粉塵、液體接觸等決定是否需要特殊潤滑或更高防護等級 (IP54)。

7.      電機匹配： maxon GP 減速箱設計與其 DC/EC 電機（如 EC-max, EC-flat, RE-max, RE40 等）契合，提供預組裝好的“電機+減速箱”組合（即齒輪電機），確保佳性能和安裝便利性。需確保所選電機的額定轉速、扭矩、功率與減速箱參數協同工作。

五、 總結：精密驅動的

maxon motor 的 GP 42 C 行星減速箱（型號 118752）是精密動力傳輸領域的產品。其金屬外殼帶來的堅固性、行星齒輪結構賦予的高功率密度和高效率、以及 maxon 精密制造工藝保證的低回差和高剛性，使其在醫療、機器人、自動化等高要求應用中表現出色。

深入理解其功能參數——從額定扭矩、大扭矩、效率到回差、慣量、容許力——是成功選型和實現優系統性能的關鍵。工程師在選用時，必須綜合考慮負載工況、速度需求、精度要求、動態性能、空間限制和環境因素，并利用 maxon 豐富的技術資源（在線選型工具、詳細 datasheet、技術支持）進行精確計算和驗證。

當您需要在緊湊空間內實現可靠、高效、精準的扭矩傳遞和運動控制時，maxon GP 42 C (118752) 行星減速箱無疑是一個值得信賴的強大伙伴，它將為您的創新應用提供堅實的動力基礎。
