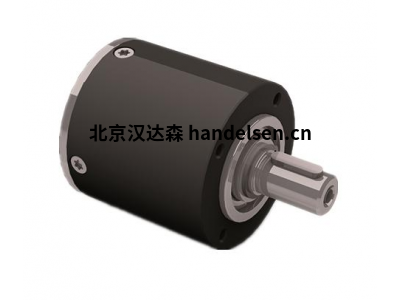

Dunkermotoren PLG 42K 行星減速機：精密傳動領域的緊湊動力專家

在工業自動化、機器人技術、醫療設備以及眾多需要高精度、高可靠性和緊湊空間解決方案的領域中，動力傳遞的效率與精準度至關重要。德國Dunkermotoren公司，作為精密驅動技術的全球其PLG系列行星減速機以性能和德國工藝。其中，PLG 42K型號更是憑借其出色的平衡性，成為中低功率范圍內廣泛應用的明星產品，為工程師提供了值得信賴的精密傳動核心。

一、 PLG 42K：定位與核心價值

PLG 42K屬于Dunkermotoren行星齒輪減速機（Planetary Gearheads）家族中的一員。“42”代表了其輸出法蘭的標準尺寸（單位：毫米），清晰指明了其物理接口規格。“K”通常指代特定的設計版本或特性集（具體需參考文檔）。該型號的核心定位在于：

1.      精密傳動： 提供極低的背隙（空回差），確保運動控制的精確性和重復定位精度，這對于需要精確角度或線性定位的應用（如機器人關節、光學調整平臺）。

2.      高扭矩密度： 在極其緊湊的外形尺寸內實現高扭矩輸出。行星齒輪結構天然具有多齒同時嚙合的特點，使其在同等體積下能傳遞遠超平行軸齒輪箱的扭矩。PLG 42K繼承了這一優勢。

3.      高效率： 優化的齒輪設計和精密制造工藝確保了高達95%以上的傳動效率，有效減少能量損失和發熱，提升系統整體能效和可靠性。

4.      緊湊輕量化： 專為空間受限的應用設計，其小巧的體積和輕量化的結構（得益于高強度材料和精密設計）使其易于集成到現代緊湊型設備中。

5.      高剛性： 堅固的設計和內部支撐結構提供了高扭轉剛性，有效抑制負載變化引起的角度偏差，保證動態響應性能。

6.      低噪音與平穩運行： 精密加工的齒輪和高質量的軸承顯著降低了運行噪音和振動，提升設備的使用體驗和壽命。

二、 深入技術參數與設計亮點

1.      減速比范圍： PLG 42K提供廣泛的減速比選擇，通常覆蓋從 3:1 到 100:1 甚至更高的范圍（具體取決于級數）。多級行星齒輪串聯的設計使其能在一個緊湊單元內實現高減速比。

2.      連續輸出扭矩： 能夠提供數牛米到數十牛米量級的連續輸出扭矩（例如，常見規格可能在5Nm至50Nm范圍內，具體值取決于減速比、工作條件和散熱）。其峰值扭矩能力則更高，可應對短時沖擊負載。

3.      背隙（空回差）： 這是衡量精度的關鍵指標。PLG 42K提供標準背隙和精密級（低背隙） 選項。精密級版本通常能達到 < 1弧分 甚至更低的背隙水平（例如，5 arcmin 或更低），滿足苛刻的伺服應用需求。

4.      大輸入轉速： 通常設計允許高達 4000 - 6000 RPM 的輸入轉速（具體需查證規格書），確保其能匹配高速伺服電機，提供高動態響應。

5.      效率： 單級效率通常超過 95%，多級組合的整體效率也能保持在高水平（例如，三級減速可能 > 90%），顯著減少能量浪費。

6.      安裝接口：

o    輸入側： 標準設計為精密匹配Dunkermotoren BG系列直流無刷伺服電機（或其他兼容的同尺寸電機），提供內孔帶平鍵或光孔（需配合夾緊套筒） 的連接方式，確保與電機軸的無間隙、高同心度連接。法蘭連接孔符合標準尺寸（如42mm法蘭）。

o    輸出側： 標準的 42mm圓形法蘭（符合DIN或ISO標準），帶有螺紋孔，便于直接安裝負載（如皮帶輪、同步輪、小齒輪、轉盤、機械臂連桿等）。

7.      結構設計：

o    行星齒輪級： 采用多級（通常1-3級）行星齒輪串聯。每級包含太陽輪、行星輪（通常3個或更多，均勻分布）、行星架和內齒圈。這種結構分擔載荷，實現高扭矩密度和緊湊尺寸。

o    齒輪材料與工藝： 使用高強度合金鋼（如20MnCr5），經過精密滾齒加工和表面硬化處理（如滲碳淬火），后進行磨齒精加工，確保齒形精度、表面硬度和耐磨性，實現低噪音、高效率和高壽命。

o    軸承： 關鍵支撐點采用高質量深溝球軸承和角接觸球軸承，提供精確的軸定位、高剛性和長使用壽命。

o    殼體： 通常采用輕質高強的鋁合金壓鑄殼體，既保證了剛性，又減輕了重量，并有利于散熱。表面通常進行陽極氧化處理，提高耐腐蝕性。

o    密封： 輸入端和輸出端配備高效密封件（如徑向軸封），有效防止外部污染物（灰塵、液體）進入以及內部潤滑脂泄漏，滿足IP54或更高級別的防護要求。

o    潤滑： 出廠時已填充高性能、長壽命的合成潤滑脂，在常規工作條件下通?？蓪崿F免維護運行（“終身潤滑”）。對于工況（如/低溫、連續滿載），需參考手冊考慮特殊潤滑或維護周期。

三、 廣泛的應用領域

PLG 42K憑借其優異特性，在眾多需要精密、緊湊、可靠傳動的領域大放異彩：

1.      工業自動化：

o    機器人關節： 協作機器人（Cobots）、SCARA機器人、小型Delta機器人、AGV/AMR的轉向或提升關節。其低背隙和高剛性是實現精準、平穩運動的核心。

o    精密定位平臺： 線性模組（絲杠/同步帶驅動）、旋轉工作臺、光學調整機構、激光加工設備中的聚焦/掃描軸。

o    裝配與檢測設備： 需要精確定位和旋轉的工站，如螺絲擰緊、點膠、視覺檢測、精密裝配。

o    物料搬運： 小型傳送帶驅動、分揀機構、閥門執行器。

2.      醫療與實驗室設備：

o    診斷設備： 樣本盤旋轉、試劑臂擺動、光學組件移動（如顯微鏡載物臺、流式細胞儀）。

o    治療設備： 手術機器人關節、理療設備運動部件、輸液泵驅動。

o    實驗室自動化： 移液器、分液器、培養箱搖床的驅動單元。

3.      專業移動設備：

o    AGV/AMR驅動輪： 直接驅動輪轂或通過同步帶/鏈條驅動車輪，提供精確的速度和位置控制。

o    特種車輛執行機構： 如小型工程機械、清潔機器人的功能部件。

4.      航空航天與國防（非關鍵系統）： 天線指向機構、傳感器穩定平臺、艙門作動器（小型）、測試設備。

5.      消費品： 專業攝影云臺、模型（如RC車/船/飛機）的舵機或驅動單元（雖不常見，但高要求場合可能采用）。

四、 安裝與維護要點

·         精確對中： 減速機與電機軸、減速機輸出軸與負載軸之間的精確對中是保證低振動、低噪音、長壽命的關鍵。必須使用合適的聯軸器或確保直接連接的同心度。

·         牢固安裝： 減速機殼體必須通過其安裝法蘭或底座（如有）牢固地固定在剛性良好的支撐結構上，避免變形和額外振動。

·         負載限制： 嚴格遵守規格書中規定的額定連續扭矩、峰值扭矩和大徑向/軸向力限制，避免過載損壞。

·         環境條件： 注意工作溫度范圍（通常 -10°C 到 +90°C，具體看型號和潤滑脂）、濕度、防護等級要求。避免在超出規格的環境中使用。

·         潤滑： 對于標稱“終身潤滑”的型號，在常規條件下無需補充或更換潤滑脂。但在工況下（高溫、連續滿載、污染風險高），需要根據操作手冊的建議進行定期檢查或更換潤滑脂。更換時必須使用型號的潤滑脂。

·         避免空載高速運行： 長時間無負載高速運行可能導致潤滑脂飛濺不均，影響潤滑效果。

五、 為何選擇 Dunkermotoren PLG 42K？

·         德國品質與可靠性： Dunkermotoren 代表著高標準的德國制造工藝、嚴格的質量控制和可靠性，為關鍵應用提供信心保障。

·         性能： 在緊湊尺寸內實現高扭矩、高效率、低背隙和高剛性，性能參數處于行業水平。

·         精密工程： 磨齒工藝、精密軸承和嚴格裝配確保了傳動精度和平穩性。

·         廣泛適配性： 專為匹配BG電機優化，同時其標準法蘭接口使其易于集成到各種系統中。

·         應用驗證： 在全球眾多和嚴苛的應用場景中擁有豐富的成功案例和良好口碑。

·         技術支持： 強大的全球技術支持和應用工程團隊，提供選型、集成和問題解決的專業服務。

結語

Dunkermotoren PLG 42K 行星減速機絕非簡單的動力傳遞組件，它是精密運動控制系統中承上啟下的關鍵樞紐。它將高速低扭矩的電機輸出，高效、精確、平穩地轉化為低速高扭矩的動力，驅動著現代自動化設備和精密機械的核心動作。無論是協作機器人的靈巧關節、醫療設備的精準移動，還是自動化產線上的高效工站，PLG 42K 憑借其緊湊身軀內蘊藏的強大性能、德國制造的可靠基因以及對精度的不懈追求，持續為工程師提供值得信賴的解決方案，成為驅動未來智能設備精密動力之源。在空間寶貴、性能要求嚴苛的應用場景中，選擇PLG 42K，意味著選擇了效率、精度、可靠性與德國工程智慧的融合。
